Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

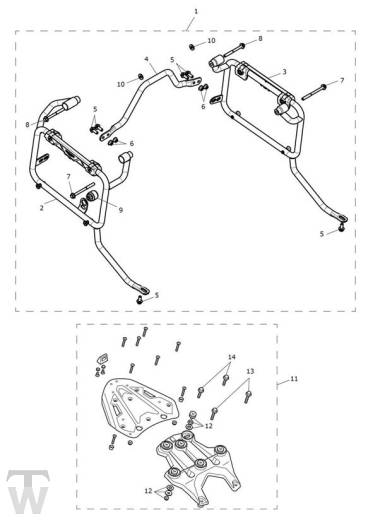

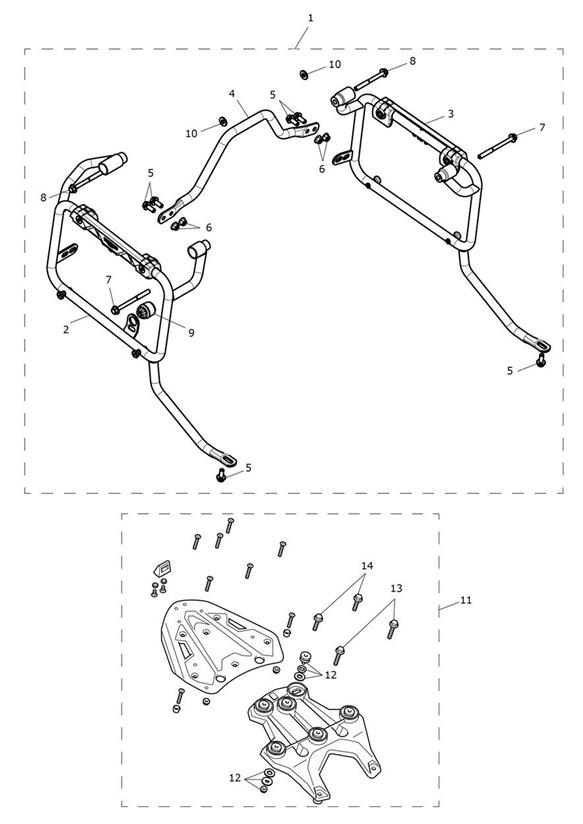

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  A9501286 | Frame Kit, Panniers | 1 | |
| 2 | T2353500 | Pannier Mount Frame, Assy, RH | 1 | |
| 3 | T2353501 | Pannier Mount Frame, Assy, LH | 1 | |
| 4 | T2353504 | Pannier Mount Frame, Link Bar | 1 | |
| 5 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 6 | |
| 6 | T3350004 | Flanschmutter | 4 | |
| 7 | obs T3202327 | Bolt, HHF, M8 x 95, Slv | 2 | |
| 8 | T3202323 | Bolt, HHF, M8 x 80, Slv | 2 | |
| 9 | T2203434 | Stop, Silencer | 2 | |
| 10 | T3550184 | Washer, Hardened,8.2 x 18.7 x 2 | 2 | |
| 11 | A9500640 | Sliding Carriage Kit | 1 | |
| 12 | T9500695 | Spares Kit, Sliding Carriage | 1 | |
| 13 | T3202307 | Bolt, HHF, M8 x 50, Slv | 2 | |
| 14 | T3200601 | Bolt, HHF, M8 x 40, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
