ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

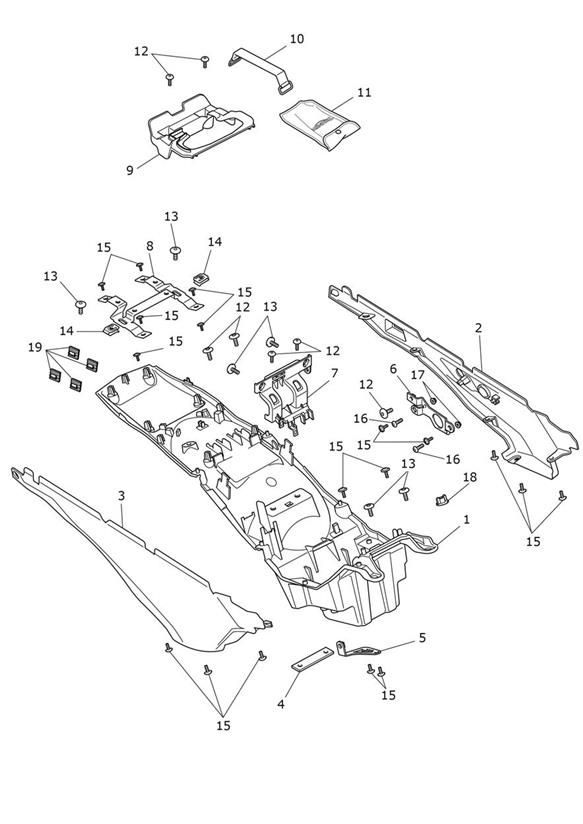

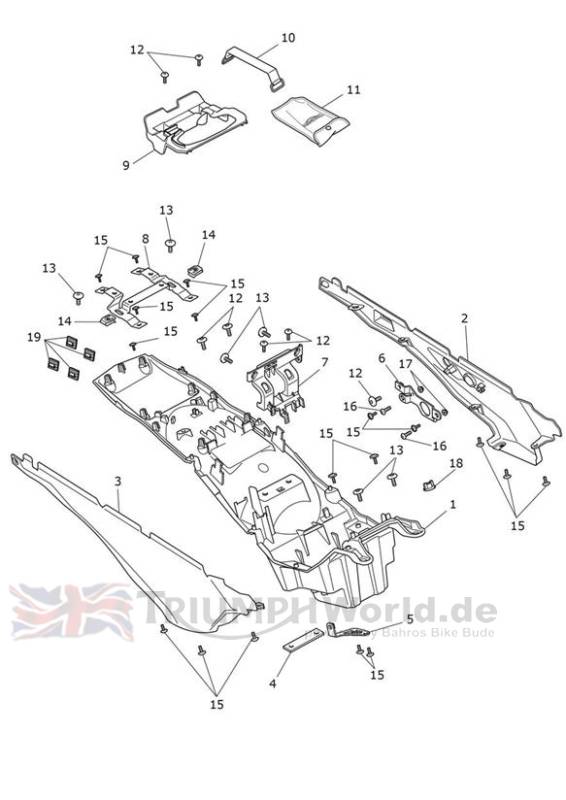

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2309273 | Rear Mudguard Moulding | 1 | |
2 | T2309274 | Rear Sidepanel, LH | 1 | |
3 | T2309275 | Rear Sidepanel, RH | 1 | |
4 | T2311649 | Mount Plate | 1 | |
5 | T2310350 | Rear Reservoir Bracket | 1 | |
6 | T2501958 | Seat Lock Bracket | 1 | |
7 | T2319919 | Rear Mudguard Support | 1 | |
8 | T2311646 | Rear Mudguard Bracket | 1 | |
9 | T2311088 | Inner Mudguard Cover | 1 | |
10 | T2501740 | Battery Strap | 1 | |
11 | T2303605 | Toolkit, Type W | 1 | |
12 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 7 | |
13 | T3331010 | Bolt, But/Hd, Skt, M6 x 16, S/S | 6 | |
14 | T3350111 | Nut, Captive, M6 | 2 | |
15 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 18 | |
16 | T3332648 | Screw, Btn/Hd, M5 x 14, Slv | 2 | |
17 | T3350010 | Sich.mutter | 2 | |
18 | T3351100 | Wingnut, M6, Plastic | 1 | |
19 | T3450345 | Splint | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
