Hauptscheinwerfer - Street Triple S 660 von FIN 803572-967906

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

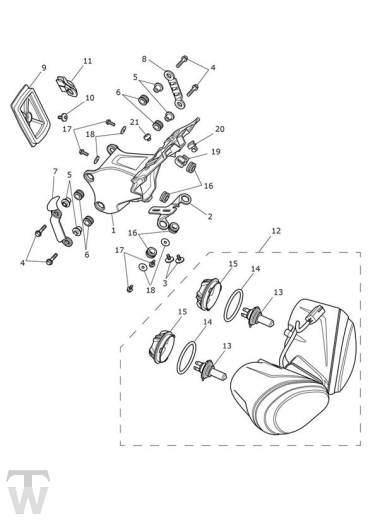

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2700853	Front Subframe	1
2	T2709085	Bracket, Headlight Mount	1
3	T3330726	Screw, Btn/Hd, M6 x 12, Slv	2
4	T3202338	Bolt, RHHF, M6 x 28, Slv, Enc	4
5	T2044669	Compression Limiter, Double	4
6	T3020034	Grommet,15.5 x 6 x 11.5	4
7	T2701136	Cable Guide Mldg, RH	1
8	T2701138	Cable Guide Mldg, LH	1
9	T2700854	Gasket, Headstock	1
10	T3330858	Bolt, But/Hd, M6 x 15, Shld, Slv	1
11	T2700918	Grommet, Harness	1
12	T2701345	Headlight Assy, Sym Dip, DRL	1
13	T2701777	Bulb, H4,60/55W,12V, Type 2, Blue	2
14	T2701584	Gasket, Bulb Cover	2
15	T2701531	Bulb Cover, Headlight	2
16	T3021162	Grommet, Rubber	4
17	T3330891	Bolt, RHHF, M5 x 0.8 x 12, S5041	4
18	T3550286	Washer,5.3 x 18 x 1.6	4
19	T2504511	S-Clip	1
20	T2504516	S-Clip, Dia 13, Panel 2	1
21	T3021161	Rubber Foot, Dia 14.22 x 7.1	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
