ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

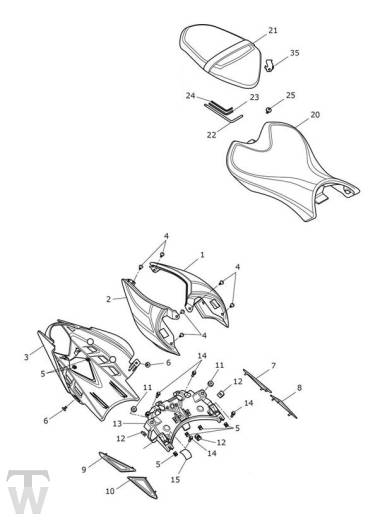

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2303734-CW | Rear Bodywork, Paint & Dec, LH | 1 | Diablo Red |
| 1 | T2303831-PR | Rear Bodywork, Paint & Dec, LH | 1 | Phantom Black |
| 2 | T2303737-CW | Rear Bodywork, Paint & Dec, RH | 1 | Diablo Red |
| 2 | T2303832-PR | Rear Bodywork, Paint & Dec, RH | 1 | Phantom Black |
| 3 | T2303744 | Undertray Moulding | 1 | |
| 4 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 6 | |
| 5 | T3350161 | Nut, Captive, M5 | 6 | |
| 6 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 2 | |
| 7 | T2303943 | Rear Frame Infill, LH, Rear | 1 | |
| 8 | T2303944 | Rear Frame Infill, LH, Front | 1 | |
| 9 | T2303946 | Rear Frame Infill, RH, Rear | 1 | |
| 10 | T2303947 | Rear Frame Infill, RH, Front | 1 | |
| 11 | T2307369 | Rubber Foot,4mm Deep | 2 | |
| 12 | T3350111 | Nut, Captive, M6 | 3 | |
| 13 | T2070384 | Bridge, Seat, Moulding | 1 | |
| 14 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | |
| 15 | T3660175 | Rubber Pad,30 x 45 x 3 | 1 | |
| 17 | T2303760 | Decal, Rear Bodywork | 2 | Fitted to Red Bikes |
| 17 | T2303765 | Decal, Rear Bodywork | 2 | Fitted to Black Bikes |
| 20 | T2303713 | Rider Seat Assy | 1 | |
| 21 | T2303717 | Pillion Seat | 1 | |
| 22 | T2301364 | Wrench,124 x 54, Slot & Cross | 1 | |
| 23 | T2300634 | Allen Key,5mm | 1 | |
| 24 | T2300912 | Allen Key,4.0mm | 1 | |
| 25 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 1 | |
| 35 | T2304424 | Clamp, Seat Strap | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
