ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

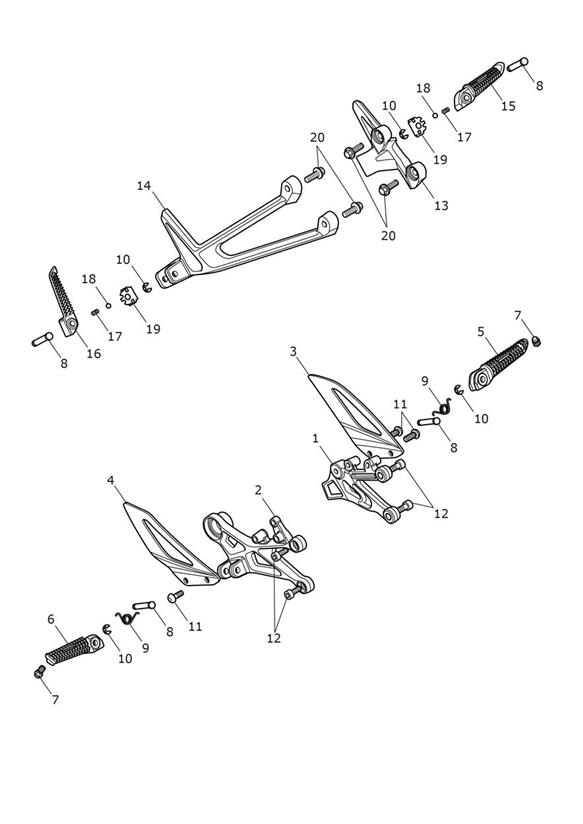

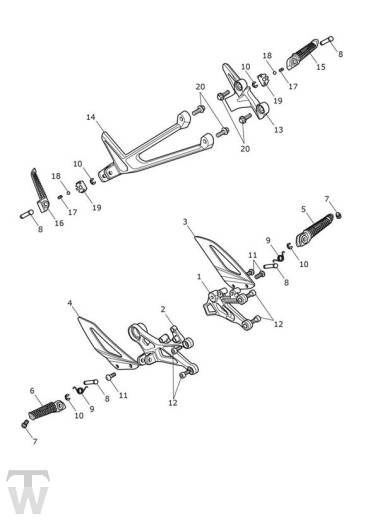

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | ![]() T2088019 | Control Plate, LH | 1 | |
2 | ![]() T2082484 | Control Plate, RH | 1 | |
3 | ![]() T2082452 | Heel Guard, LH | 1 | |
4 | ![]() T2082451 | Heel Guard, RH | 1 | |
5 | ![]() T2089803 | Footrest, LH | 1 | |
6 | ![]() T2089804 | Footrest, RH | 1 | |
7 | ![]() T2085162 | Peg, Bank Angle,25mm | 2 | |
8 | ![]() T2080546 | Lagerstift | 4 | |
9 | ![]() T2080819 | Return Spring, Footrest | 2 | |
10 | ![]() T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 4 | |
11 | ![]() T3051071 | Screw, But/Hd, TX, S/S, M8 x 20 | 3 | |
12 | ![]() T3050321 | Screw, Cap/Hd, M8 x 20, Slv | 4 | |
13 | ![]() T2088156 | Footrest Hanger, LH, Black | 1 | |
14 | ![]() T2088157 | Footrest Hanger, RH, Blk | 1 | |
15 | ![]() T2089505 | Footrest, Rear, LH | 1 | > AF9013 |
15 | ![]() T2089505 | Rear Footrest, LH | 1 | AF9014 > |
16 | ![]() T2089504 | Footrest, Rear, RH | 1 | > AF9013 |
17 | ![]() T2081674 | Spring, Detent | 2 | AF9014 > |
18 | ![]() T2081675 | Detent Ball | 2 | |
19 | ![]() T2081672 | Detent Plate | 2 | |
20 | ![]() T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
