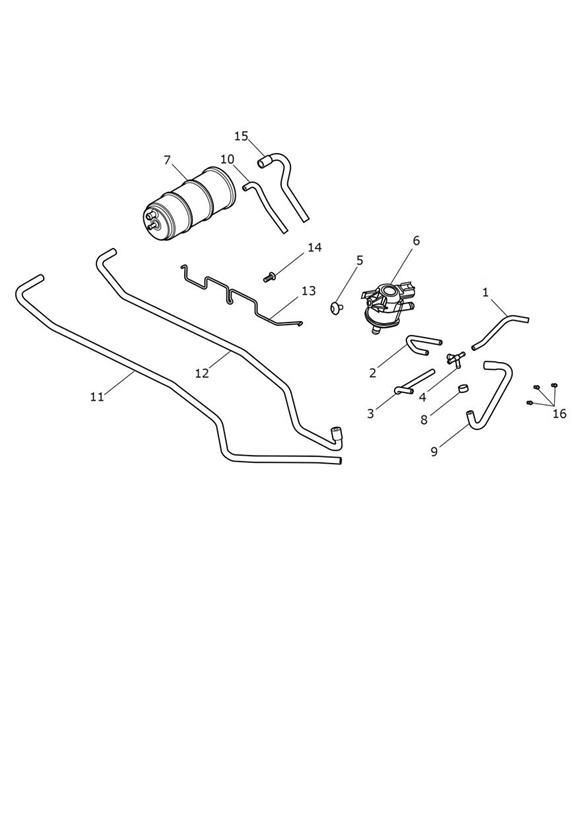

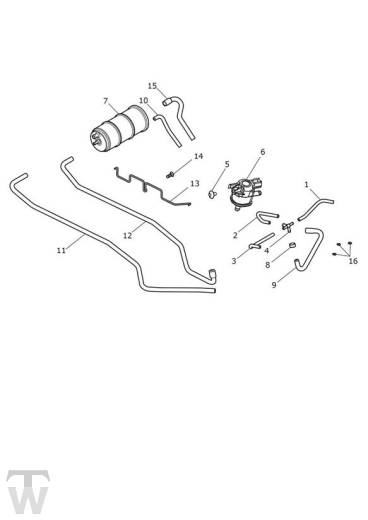

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1292075 | Hose, Throttle Body, Cyl 1 | 1 | |
2 | T1292076 | Hose, Throttle Body, Cyl 2 | 1 | |
3 | T1292077 | Hose, Throttle Body, Cyl 3 | 1 | |
4 | T1242929 | Connector,4 Way | 1 | |
5 | T3332568 | Screw, But/HD, M5 x 8, Slv | 1 | |
6 | T1248990 | Purge Valve | 1 | |
7 | T2409017 | Carbon Cannister,137mm Length | 1 | |
8 | T3700077 | Splint | 1 | |
9 | T1240407 | Hose, Purge, Throttle Bodies | 1 | |
10 | T1240514 | Hose, Evap, Drain | 1 | |
11 | T1240538 | Hose, Evap, Purge | 1 | |
12 | T2401586 | Hose, Evap, Tank | 1 | |
13 | T2402424 | Wire Guide, Evap System | 2 | |
14 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 1 | |
15 | T2401602 | Hose, Evap, Air | 1 | |
16 | T1241890 | Restrictor, Purge, Evap | 3 | |
18 | T1248995 | Kit, Purge Valve | 1 | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
