Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

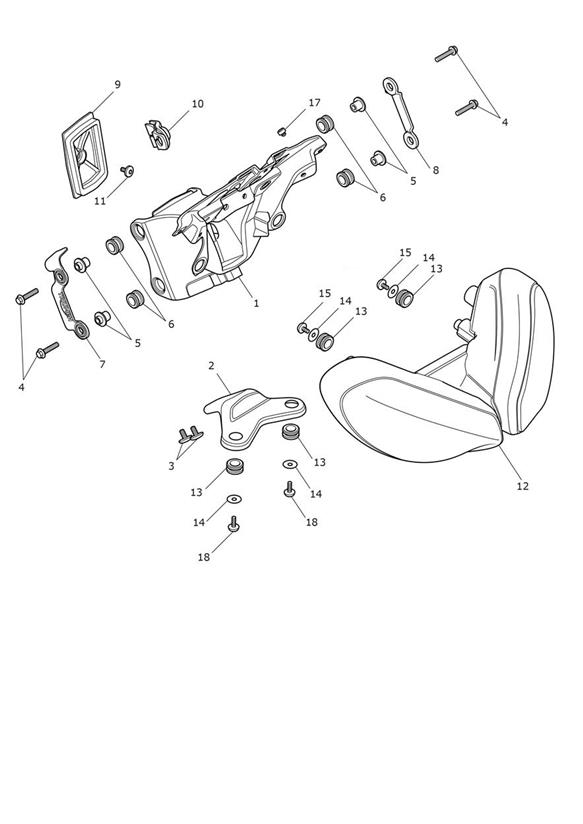

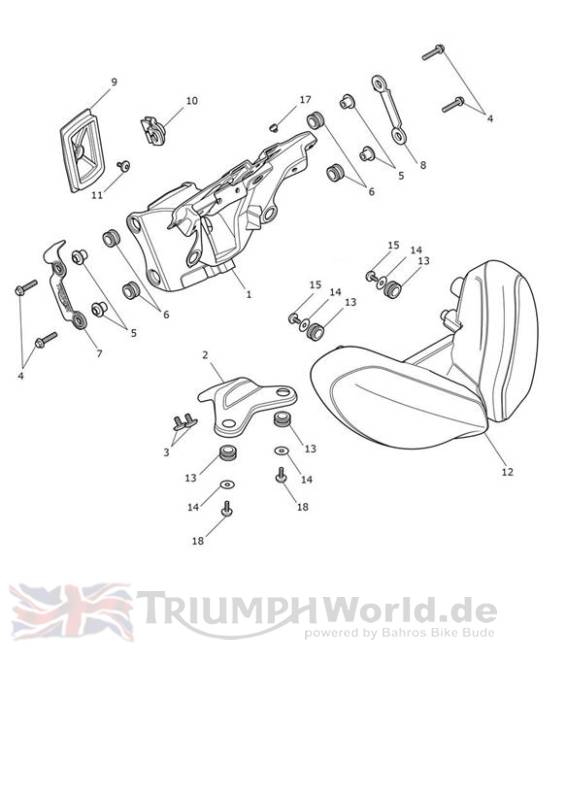

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2701146 | Front Subframe | 1 | |
| 2 | T2701147 | Bracket, Headlight, Mount | 1 | |
| 3 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 2 | |
| 4 | T3202338 | Bolt, RHHF, M6 x 28, Slv, Enc | 4 | |
| 5 | T2044669 | Compression Limiter, Double | 4 | |
| 6 | T3020034 | Grommet,15.5 x 6 x 11.5 | 4 | |
| 7 | T2701136 | Cable Guide Mldg, RH | 1 | |
| 8 | T2701138 | Cable Guide Mldg, LH | 1 | |
| 9 | T2700854 | Gasket, Headstock | 1 | |
| 10 | T2700918 | Grommet, Harness | 1 | |
| 11 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 1 | |
| 12 | T2701141 | Headlight, Full LED, DRL | 1 | |
| 13 | T3021162 | Grommet, Rubber | 4 | |
| 14 | T3550286 | Washer,5.3 x 18 x 1.6 | 4 | |
| 15 | T3330289 | Screw, But/Hd, TX, M5 x 16, Slv | 2 | |
| 17 | T3021161 | Rubber Foot, Dia 14.22 x 7.1 | 1 | |
| 18 | T3330945 | Screw, But/Hd, M5 x 16, Blk | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
