Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

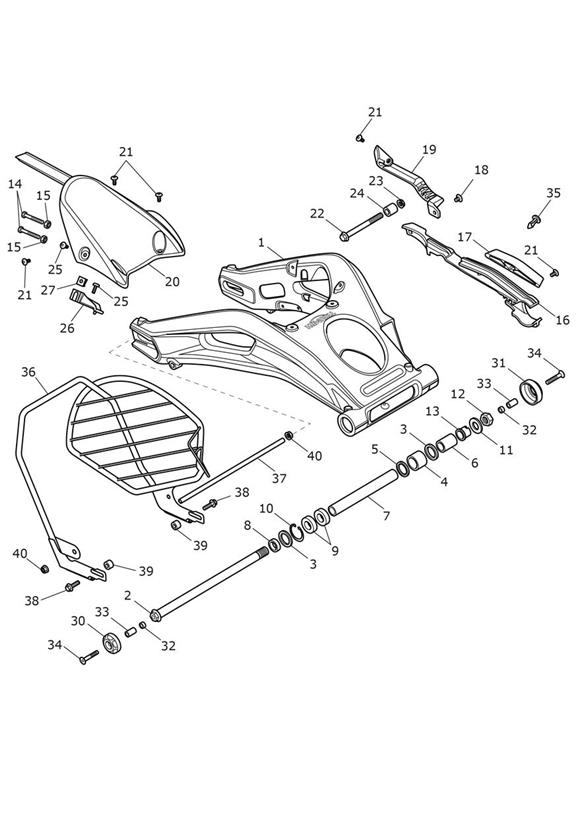

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2050274 | Swingarm Assembly | 1 | Includes items 3,4,5,7,9 & 10 |
| 2 | T2050460 | Spindle, Swingarm | 1 | |
| 3 | T3600044 | Dichtung, öl- | 2 | |
| 4 | T3800014 | Lager, wälz | 1 | |
| 5 | T3600170 | Seal, SD 25 32 04 | 1 | |
| 6 | T2054344 | Sleeve, Ground,25 x 17 x 37 | 1 | |
| 7 | T2051520 | Spacer, Internal,22 x184 | 1 | |
| 8 | T2054063 | Spacer,25 x 17 x 8.5 | 1 | |
| 9 | T3800081 | Kugellager | 2 | |
| 10 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
| 11 | T3551240 | Washer, M16 x 34 x 3 | 1 | |
| 12 | T3350155 | Sich.mutter | 1 | |
| 13 | T2051010 | Swingarm Pivot Adjuster | 1 | |
| 14 | T3203204 | Screw, H/Hd, M8 x 55, Slv | 2 | |
| 15 | T3350303 | Nut, M8, Silver | 2 | |
| 16 | T2057961 | Chain Rubbing Strip | 1 | |
| 17 | T2057962 | Rubber, Chain Rubbing Strip | 1 | |
| 18 | T3450299 | Firtree, M6 | 1 | |
| 19 | T2050406 | Rubbing Strip, Upper, Chain | 1 | |
| 20 | T2057949 | Hugger, Chainguard | 1 | |
| 21 | T3331078 | Bolt, But/Hd, M5 x 14, Shld, Slv | 5 | |
| 22 | T3205853 | Bolt, HHF, M10 x 110, Slv | 1 | |
| 23 | T3350250 | Locknut, Flanged, M10 | 1 | |
| 24 | T2050382 | Sleeve,10 x 20 x 21.5 | 1 | |
| 25 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 2 | |
| 26 | T2308062 | Hugger Mount Bracket | 1 | |
| 27 | T3351002 | Nut, Captive, U-Type, M5, Slv | 1 | |
| 30 | T2052066 | Finisher, Spindle, Swingarm, RH | 1 | |
| 31 | T2052067 | Finisher, Spindle, Swingarm, LH | 1 | |
| 32 | T3350196 | Nut, M8, Cylindrical | 2 | |
| 33 | T2050376 | Tube, ID 5.2, OD 7.5,14 Long | 2 | |
| 34 | T3330678 | Screw, Csk, M5 x 30, S/S | 2 | |
| 35 | T3701170 | Plastic Rivet, Screw Type | 1 | |
| 36 | T2050358 | Saree Guard | 1 | IN Only - N/A to Low Ride Height Version |
| 37 | T3960078 | Threaded Bar, M10 | 1 | IN Only - N/A to Low Ride Height Version |
| 38 | T3205868 | Bolt, HHF, Lghtd, M8 x 33, Slv | 2 | IN Only - N/A to Low Ride Height Version |
| 39 | T2050306 | Spacer, Saree Guard,15.1 | 2 | IN Only - N/A to Low Ride Height Version |
| 40 | T3350250 | Locknut, Flanged, M10 | 2 | IN Only - N/A to Low Ride Height Version |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
