Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

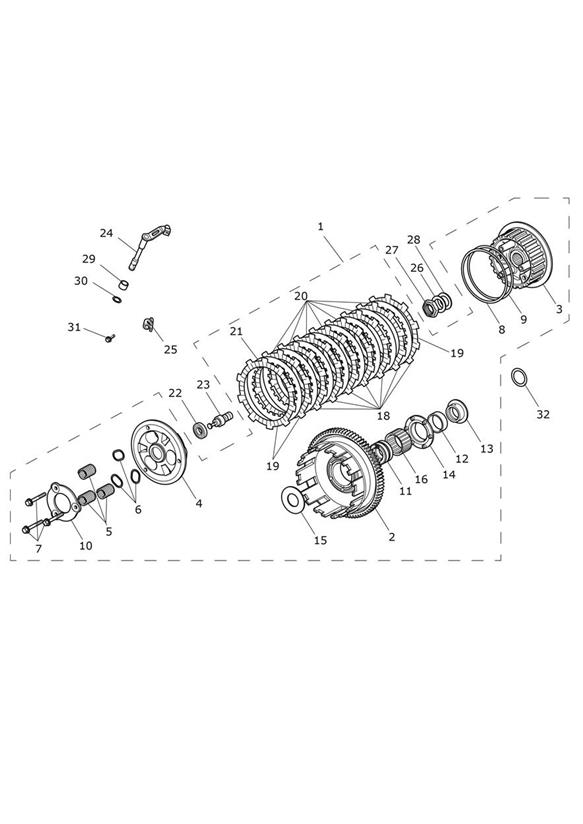

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1170890 | Clutch Assembly | 1 | |
| 2 | T1170485 | Clutch Outer, Assembly | 1 | |
| 3 | T1170801 | Centre, Clutch | 1 | |
| 4 | T1170802 | Plate, Clutch Pressure | 1 | |
| 5 | T1170803 | Spring, Clutch | 3 | |
| 6 | T1170809 | Seat, Clutch Spring | 3 | |
| 7 | T1170804 | Bolt, Hex Head, M6 x 50 | 3 | |
| 8 | T1170172 | FEDER, KUPPLUNGSSCHEIBEN | 1 | |
| 9 | T1170173 | Seat, Judder Spring | 1 | |
| 10 | T1170810 | Plate Stopper | 1 | |
| 11 | T1174800 | Bush, Clutch | 1 | |
| 12 | T1175200 | Bearing, Needle, K32 x 37 x 13 | 1 | |
| 13 | T1174900 | Bush, Sprocket | 1 | |
| 14 | T1170943 | RITZEL | 1 | |
| 15 | T1174700 | Washer,25.5 x 53 x 2 | 1 | |
| 16 | T1172609 | Bearing, Needle,40 x 45 x 22 | 1 | |
| 17 | T1170805 | Kit, Friction Discs | 1 | Not Illustrated - Contains Items 18 & 19 |
| 18 | T1170806 | Disc, Friction, Clutch | 6 | |
| 19 | T1170807 | Disc, Friction, Clutch | 3 | |
| 20 | T1170815 | Plate, Clutch A | 7 | |
| 20 | T1170811 | Clutch Plate | - | 2.3mm, use as required to adjust pack height |
| 20 | T1170816 | Clutch Plate | - | 1.6mm, use as required to adjust pack height |
| 21 | T1170808 | Plate, Clutch, B | 1 | |
| 22 | T1170105 | Bearing, Clutch Lifter | 1 | |
| 23 | T1175505 | Lifter Piece, Clutch | 1 | |
| 24 | T1170209 | Clutch, Lifter Arm | 1 | |
| 25 | T1170084 | Bracket, Clutch Cable | 1 | |
| 26 | T1179999 | Washer, C, Clutch | 1 | |
| 27 | T1170106 | Nut, Clutch,22mm | 1 | |
| 28 | T1171282 | Washer, ID 22, OD 34 | 1 | |
| 29 | T1170085 | Spring | 1 | |
| 30 | T3555014 | Washer,13 x 18 x 1 | 1 | |
| 31 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | |
| 32 | T3555018 | Washer,25 x 35 x 1.75 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
