Hauptrahmen - Tiger 900 GT Pro

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

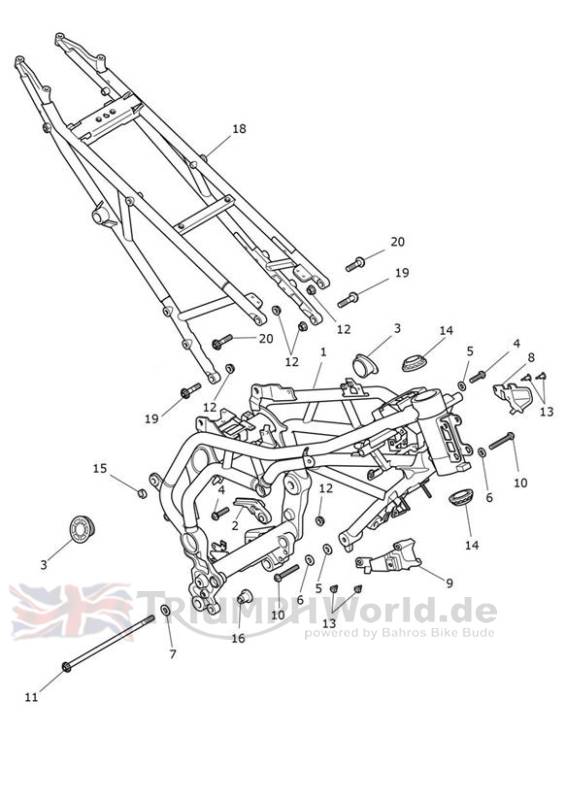

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2074138	Main Frame Assembly, ROW	1
1	T2076029	Main Frame Assembly, ROW	1	Caspian Blue Bikes
1	T2074149	Main Frame Assembly, US	1
1	T2076027	Main Frame Assembly, US	1	Caspian Blue Bikes
1	T2074144	Main Frame Assembly, CA	1
1	T2076024	Main Frame Assembly, CA	1	Caspian Blue Bikes
1	T2074143	Main Frame Assembly, BR	1
1	T2076023	Main Frame Assembly, BR	1	Caspian Blue Bikes
1	T2074142	Main Frame Assembly, AU	1
1	T2076022	Main Frame Assembly, AU	1	Caspian Blue Bikes
1	T2076026	Main Frame Assembly, TH	1	Caspian Blue Bikes
2	T2072769	Chain Rubbing Block	1
3	T2072770	Bung, OD59.3	2
4	T3202099	Bolt, TX, M10 x 35, Slv	2
5	T2074159	Spacer Kit	1
6	T3555009	Washer,10.5 x 21 x 1.22	2
7	T3555029	Washer,10.5 x 23 x 2	1
8	T2077815	Infill Headstock, LH	1
9	T2077825	Infill Headstock, RH	1
10	T3202098	Bolt, TX, M10 x 60, Slv	2
11	T3202110	Bolt, TX, M10 x 270	1
12	T3350250	Locknut, Flanged, M10	5
13	T3701150	Plastic Rivet, Push Release	4
14	T3800091	Lager	2
15	T2076548	Adjuster, Threaded	1
16	T2078991	Frame Adjuster, M18	1
18	T2072397	Subframe, Rear, Spares, Slv	1	> AF9447 - All Expt BR/IN & > AF9301 - BR/IN Only
18	T2072195	Rear Subframe Assembly, Silver	1	AF9448 > All Expt BR/IN & AF9302 > BR/IN Only
19	T3332675	Bolt, TX, M10 x 40	2
20	T3334411	Bolt, TX, M10 x 35	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
