ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

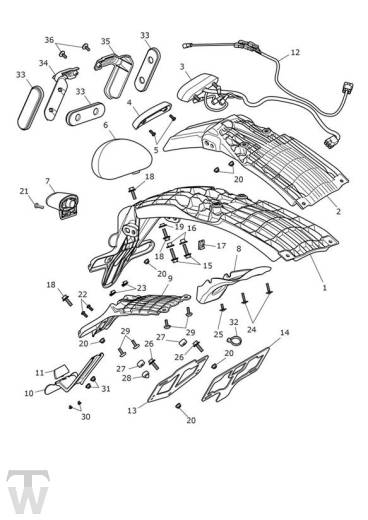

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2702034 | Support Bracket, Rear Mudguard | 1 | |
2 | T9701323 | Support Moulding, Mudguard | 1 | Sandstorm Edition Only - All Markets Except CA |
3 | T2701249 | Rear Light, LED | 1 | Sandstorm Edition Only - All Markets Except CA & US |
4 | T9702550 | Blanking Plate, Rear Light | 1 | Sandstorm Edition - US Market Only |
5 | T3050348 | Screw, Cap/Hd, M6 x 12, Enc, Slv | 2 | Sandstorm Edition - US Market Only |
6 | T2701265 | Rear Light Assy | 1 | |
7 | T2701271 | Light, Reg Plate | 1 | |
8 | T2702100 | Closure Plate, Harness | 1 | |
9 | T9701324 | Number Plate Hanger | 1 | Sandstorm Edition Only - All Markets Except CA |
10 | T9701313 | Bracket, Reflector, Pressed | 1 | Sandstorm Edition Only - All Markets Except CA, US, AU & JP |
10 | obs T9701424 | Bracket, Reflector, Trimmed | 1 | Sandstorm Edition Only - US, AU & JP Markets Only |
11 | T9830106 | LED Light, Reg Plate, Alt | 1 | |
12 | T9820091 | Harness, Multifunction Lamp | 1 | Sandstorm Edition - US Market Only |
13 | T9701403 | Adaptor Plate, Japan | 1 | Sandstorm Edition - AU & JP Markets Only |
14 | T9708520 | Adaptor Plate | 1 | Sandstorm Edition - US Market Only |
15 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
16 | T3010065 | Flanged Sleeve, M6 x 5.5 LG | 2 | |
17 | T3350161 | Nut, Captive, M5 | 1 | |
18 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 3 | |
19 | T3010062 | Flanged Sleeve, M6 x 7.8 x 2.85 | 1 | |
20 | T3350003 | Sich.mutter | 6 | |
21 | T3330696 | Screw, But/Hd, M5 X 16, Slv | 1 | |
22 | T3332655 | Screw, But/HD, M5 x 12. Slv | 2 | Sandstorm Edition Only - All Markets Except CA |
23 | T3350129 | Nut, Captive, M5 | 2 | Sandstorm Edition Only - All Markets Except CA |
24 | T3331414 | Screw, S/Tap, Tx,5 x 16 | 2 | |
25 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 1 | |
26 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | Sandstorm Edition - AU & JP Markets Only |
27 | T3000031 | Distanzstück | 2 | Sandstorm Edition - AU & JP Markets Only |
28 | T3021161 | Rubber Foot, Dia 14.22 x 7.1 | 1 | Sandstorm Edition - AU & JP Markets Only |
29 | T3330955 | Screw, But/Hd, M5 x 14, Slv, Enc | 4 | Sandstorm Edition Only - All Markets Except CA |
30 | T3330392 | Screw, But/Hd, M4 x 5, S/S | 2 | |
31 | T3350010 | Sich.mutter | 2 | Sandstorm Edition Only - All Markets Except CA |
32 | T3700015 | Kabelbinder | 1 | Sandstorm Edition Only - All Markets Except CA |
33 | T2700443 | Rückstrahler | 3 | |
34 | T2702025 | Bracket, Side Reflector, RH | 1 | |
35 | T2702026 | Bracket, Side Reflector, LH | 1 | |
36 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
