Getriebe - Scrambler 1200 XE ab FIN AC8499

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

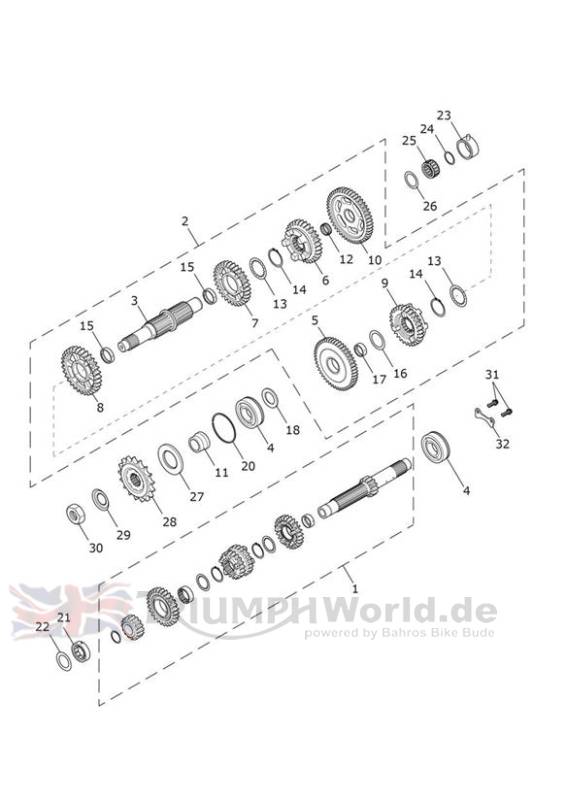

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T1183700	Gearbox Assy, Input,6 Speed	1
2	T1183710	Gearbox Assy, Output,6 Speed, Chain	1
3	T1183392	Output Shaft, Gearbox,6 Speed	1
4	T3800555	Bearing, Ball,25 x 62 x 17	2
5	T1183712	Gear, Output,2nd,45T	1
6	T1183715	Gear, Output,5th,35T	1
7	T1183714	Gear, Output,4th,37T	1
8	T1183713	Gear, Output,3rd,37T	1
9	T1183716	Gear, Output,6th,34T	1
10	T1183711	Gear, Output,1st,49T	1
11	T1187041	Spacer, Sprocket, Width 23.4	1
12	T3800101	Lager, nadel-	1
13	T1183777	_Thrust Washer,35.5 x 43 x 1.5	2
14	T3502102	Circlip, ID 32.2	2
15	T1183398	Plain Bush, Output,3rd	2
16	T1183555	_Thrust Washer,30.5 x 40 x 1.5	1
17	T1183399	Plain Bush, Output,2nd	1
18	T1187606	_Thrust Washer	1
20	T3800189	Snap Ring	1
21	T3802206	Bearing, Cyl Roll 22,1 x 40 x 12	1
22	T1183333	Restrictor Washer, Gearbox	1
23	T1180156	LAGERBUCHSE	1
24	T3500201	Circlip, EXT,23.5 x 1.2	1
25	T3800159	Bearing, Needle, K25 x 32 x 16 V5	1
26	T3555016	_Thrust Washer,25 x 35 x 1.0	1
27	T3600113	Seal, Oil 35 x 62 x 5	1
28	T1182516	Sprocket, Front,16T,525	1
29	T1186601	Tab Washer, Sprocket	1
30	T1180175	Nut, Gearbox Sprocket	1
31	T3051063	Screw, Cap/Hd, M6 x 16, Enc, Raw	2
32	T1189876	Bearing Retainer Plate	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
