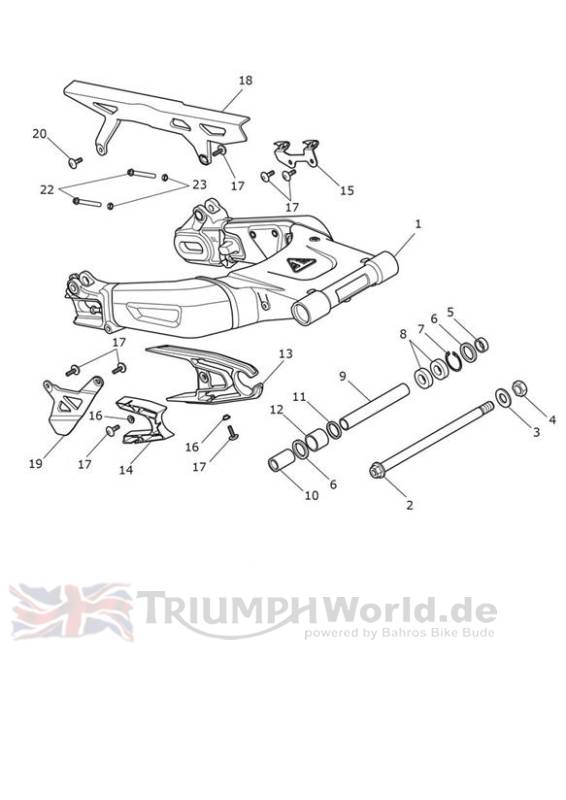

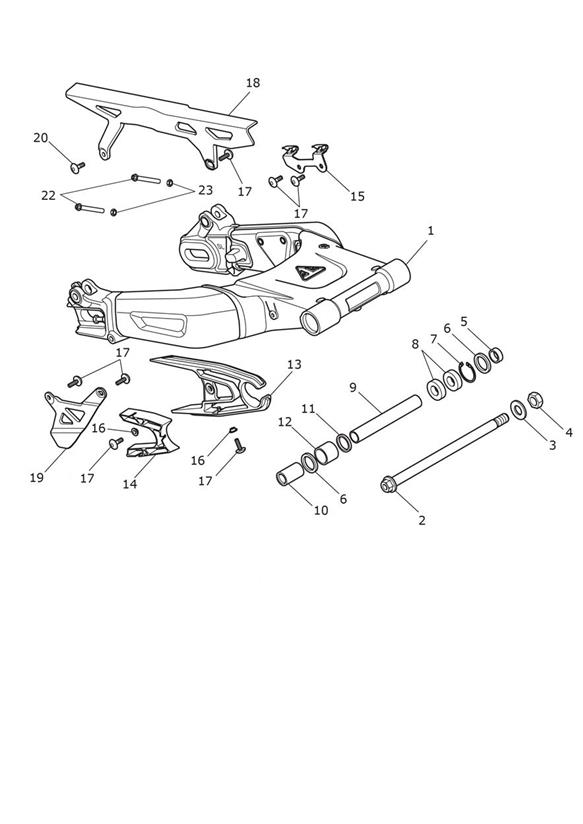

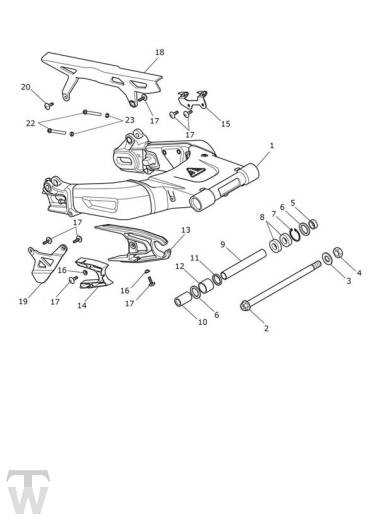

Schwinge - Scrambler 1200 XC ab FIN AE9098

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2054818	Swingarm Assy	1	Includes items: 5,6,7,8,9,10,11 & 12
2	T2050518	Spindle, Swingarm	1
3	T3551240	Washer, M16 x 34 x 3	1
4	T3350155	Sich.mutter	1
5	T2054063	Spacer,25 x 17 x 8.5	1
6	T3600044	Dichtung, öl-	2
7	T3500204	Circlip, Int,35 x 1.5	1
8	T3800081	Kugellager	2
9	T2051225	Spacer, Internal,22x 149.5	1
10	T2050231	Sleeve, Ground,25 17 40	1
11	T3600170	Seal, SD 25 32 04	1
12	T3800014	Lager, wälz	1
13	T2050425	Rubbing Strip, Chain	1
14	T2050489	Damper, Rubbing Strip	1
15	T2050533	Moulding, Brake Line	1
16	T3010061	Flanged Sleeve, M6 x 9 x 3.25	2
17	T3330727	Screw, But/Hd, M6 x 20, Slv	7
18	T2050454	Chainguard, Plastic	1
19	T2050409	Chainguard, Lower	1
20	T3331010	Bolt, But/Hd, Skt, M6 x 16, S/S	1
22	T3203204	Screw, H/Hd, M8 x 55, Slv	2
23	T3350303	Nut, M8, Silver	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
