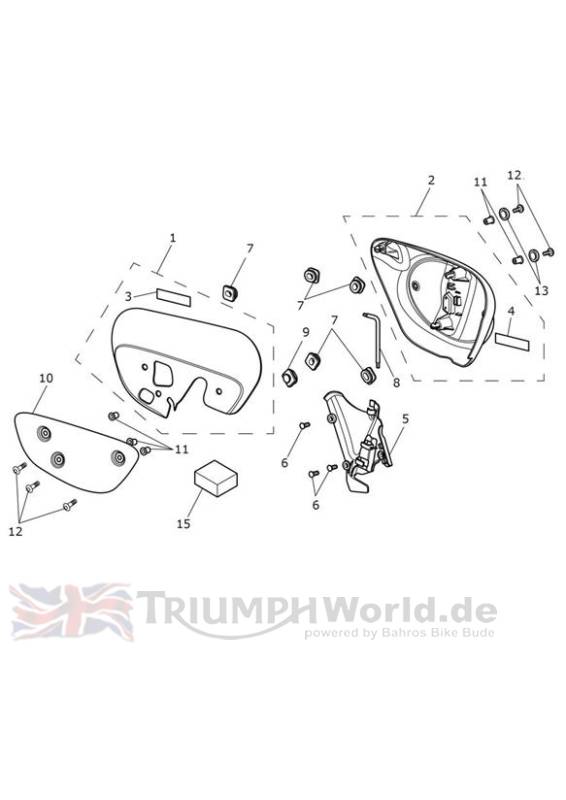

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2306496-PG | Sidepanel, RH, Painted | 1 | Jet Black - Fitted to bikes with black tanks |
1 | T2306496-PS | Sidepanel, RH, Painted | 1 | Matt Jet Black - Fitted to bikes with green fuel tanks |
1 | T2306495-PG | Sidepanel, RH, Painted | 1 | Jet Black - Fitted to bikes with red tanks |
2 | T2306494-PG | Sidepanel, LH, Painted | 1 | Jet Black - Fitted to bikes with black tanks |
2 | T2306494-PS | Sidepanel, LH, Painted | 1 | Matt Jet Black - Fitted to bikes with green fuel tanks |
2 | T2306462-PG | Sidepanel, LH, Painted | 1 | Jet Black - Fitted to bikes with red tanks |
3 | T2306467 | Decal, Sidepanel, RH | 1 | Fitted to sidepanels of bikes with black or green tanks |
3 | T2306468 | Decal, Sidepanel, RH | 1 | Fitted to sidepanels of bikes with red tanks |
4 | T2306488 | Decal, Sidepanel, LH | 1 | Fitted to sidepanels of bikes with green tanks |
4 | T2306487 | Decal, Sidepanel, LH | 1 | Fitted to sidepanels of bikes with black tanks |
4 | T2306458 | Decal, Sidepanel, LH | 1 | Fitted to sidepanels of bikes with red tanks |
5 | T2302776 | Infill, Sidepanel, LH | 1 | |
6 | T3701098 | Firtree, Dia 5 x 18 | 3 | |
7 | T3020054 | Grommet, Sidepanel | 5 | |
8 | T2305738 | Allen Key,4mm | 1 | |
9 | T3020106 | Grommet, Frame, Mushroom | 1 | |
10 | T2306492 | Heatshield, Sidepanel | 1 | |
11 | T3350050 | Wellnut, M5 | 5 | |
12 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 5 | |
13 | T3550249 | Washer,11 x 5.1 x 0.8 | 2 | |
15 | T3660174 | Rubber Pad,25 x 25 x 10mm | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
