ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

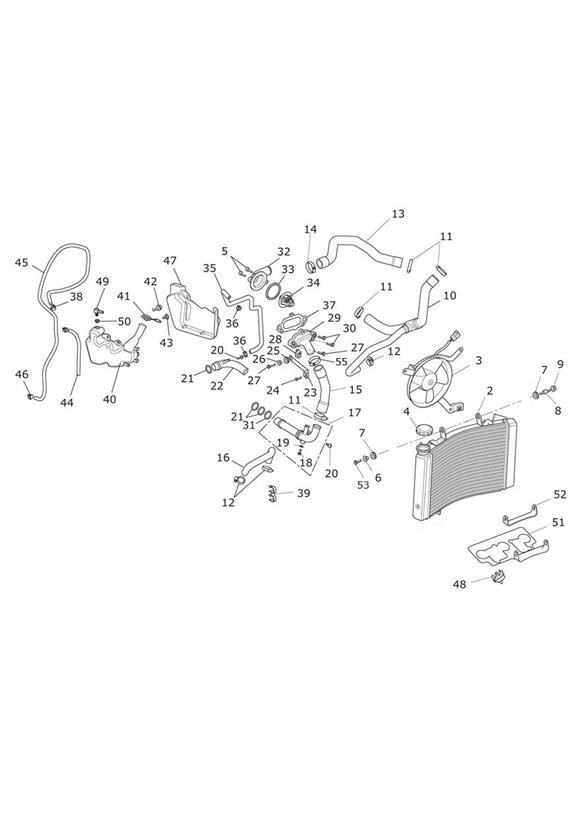

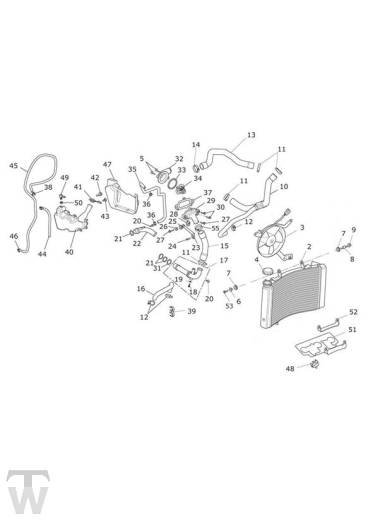

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
2 | T2100840 | Radiator | 1 | > 597973 |
2 | T2101621 | Radiator Assy | 1 | 597974 > |
3 | T2100274 | Fan, Cooling,170 Dia | 1 | > 597973 |
3 | T2101622 | Fan Assy | 1 | 597974 > |
4 | T2100164 | Cap Assy, Radiator | 1 | > 597973 |
4 | T2101623 | Cap Assy | 1 | 597974 > |
5 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
6 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
7 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
8 | T2100513 | Stud, M6, Bar, Radiator | 1 | > 626497 |
8 | T2100498 | Stud, M6, Bar, Radiator | 1 | 626498 > |
9 | T3350305 | Locknut, Flgd, M6 x 1.0, Slv | 1 | |
10 | T2100841 | Hose, Water Inlet, T-Piece | 1 | |
11 | T3707580 | Hose Clip, Dia 20-32 | 4 | > 632887 |
11 | T3706214 | Clamp, Constant Tension, Dia 29 | 4 | 632888 > |
12 | T3707570 | Hose, Clip Dia 12-22 | 3 | > 632887 |
12 | T3706211 | Clamp, Constant Tension, Dia 19 | 3 | 632888 > |
13 | T2100919 | Hose, Water, Head to Rad | 1 | |
14 | T3707585 | Clip, Hose, Dia 27-35 | 1 | > 632887 |
14 | T3706216 | Clamp, Constant Tension, Dia 32 | 1 | 632888 > |
15 | T2105201 | Hose, Water Pump, Outlet | 1 | |
16 | T2105111 | Hose, Coolant, Pump Outlet | 1 | |
17 | T2107013 | Pipe, Water Pump Outlet | 1 | |
18 | T3200444 | Bolt, M6 x 10 | 1 | |
19 | T3551111 | Copper Washer, M6 x 12 | 1 | |
20 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 2 | |
21 | T3600124 | O Ring, ID 21.5 x 3 | 3 | |
22 | T2107012 | Pipe, Water Pump Inlet | 1 | |
23 | T2100842 | Bracket, Radiator, Lower, Front | 1 | |
24 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
25 | T3020033 | Grommet; 12 x 2 x 9.6 | 1 | |
26 | T3010144 | Flgd Sleeve, M6 x 9.6 x 10.5 | 1 | |
27 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 3 | > 626497 |
27 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | 626498 > |
28 | T2100168 | Bracket, Radiator, Lower, Rear | 1 | |
29 | T2100224 | Cover, Water Inlet | 1 | |
30 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
31 | T3600190 | O-ring | 1 | |
32 | T2100206 | COVER, WATER OUTLET | 1 | |
33 | T2100201 | Seal, Thermostat | 1 | |
34 | T2100675 | Thermostat | 1 | |
35 | T2100408 | Hose, Bypass, Water | 1 | |
36 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
37 | T2100205 | Gasket, Water Inlet | 1 | |
38 | T3700077 | Splint | 1 | |
39 | T2100848 | Twin Hose Clip | 1 | |
40 | T2103004 | Expansion Tank | 1 | |
41 | T2101015 | Cap, Expansion Tank | 1 | |
42 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 1 | |
43 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 1 | |
44 | T2103006 | Hose, Expansion Tank Overflow | 1 | |
45 | T2103005 | Hose, Expansion Tank to Rad | 1 | |
46 | T3700440 | Clip, Hose,11-12.5mm | 2 | > 684904 |
46 | T3700440 | Clip, Hose,11-12.5mm | 1 | 684905 > |
47 | T2103007 | Cover, Expansion Tank, Mldg | 1 | |
48 | T3700235 | Multi Brake Hose Clip | 1 | |
49 | T2100433 | Elbow, Overflow, Quickfit | 1 | |
50 | T3450141 | Grommet, TPE, Quickfit | 1 | |
51 | T2106001 | Air Deflector | 1 | > Eng No 627856 |
51 | T2106008 | Air Deflector | 1 | Eng No 627857 > |
52 | T2106002 | Retainer | 1 | > 626497 |
52 | T2106003 | Air Deflector Retainer Bracket | 1 | 626498 > |
53 | T3205070 | Bolt, HHF, Lghtd, M6 x 30, Slv | 1 | 626498 > |
54 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
55 | T3707580 | Hose Clip, Dia 20-32 | 1 | > 632887 |
55 | T3706215 | Clamp, Constant Tension, Dia 30 | 1 | 632888 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
