Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

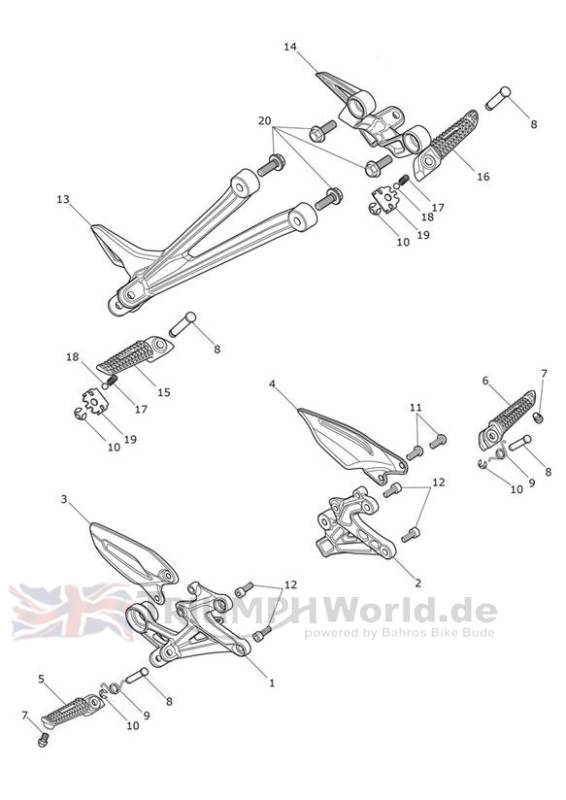

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2081940 | Control Plate, RH | 1 | |
| 2 | T2081941 | Control Plate, LH | 1 | |
| 3 | T2081945 | Heel Guard, RH | 1 | |
| 4 | T2081944 | Heel Guard, LH | 1 | |
| 5 | T2082103 | Footrest, Front, RH | 1 | |
| 6 | T2082102 | Footrest, Front, LH | 1 | |
| 7 | T2085164 | Bank Angle Peg | 2 | |
| 8 | T2080546 | Lagerstift | 4 | |
| 9 | T2080819 | Return Spring, Footrest | 2 | |
| 10 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 4 | |
| 11 | T3051071 | Screw, But/Hd, TX, S/S, M8 x 20 | 2 | |
| 12 | T3050321 | Screw, Cap/Hd, M8 x 20, Slv | 4 | |
| 13 | T2082151 | Footrest Hanger, RH | 1 | |
| 14 | T2082150 | Footrest Hanger, LH | 1 | |
| 15 | T2088203 | Footrest, RH, Rear | 1 | |
| 16 | T2082126 | Footrest, LH, Rear | 1 | |
| 17 | T2081674 | Spring, Detent | 2 | |
| 18 | T2081675 | Detent Ball | 2 | |
| 19 | T2081672 | Detent Plate | 2 | |
| 20 | T3205781 | Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
