ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

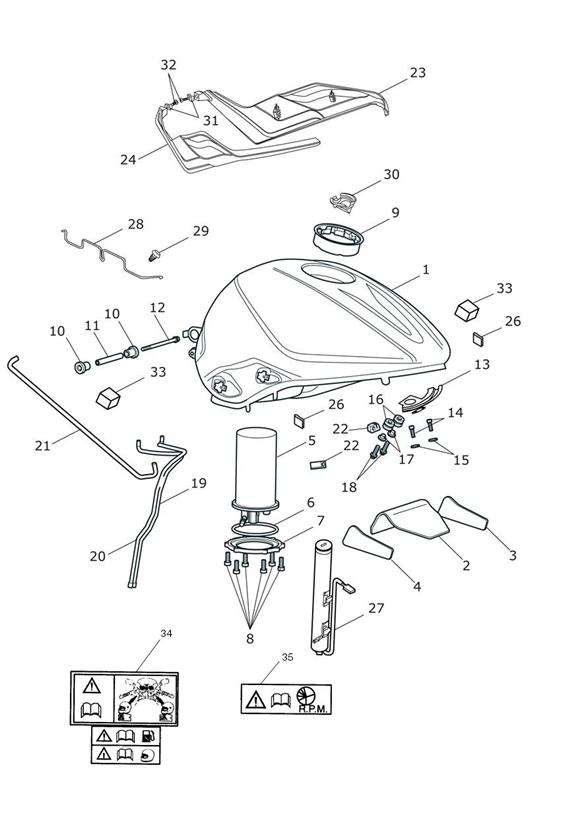

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2405931-PR | Fuel Tank Spares Assembly | 1 | Phantom Black > 657136; Includes heat pads, items 2,3 & 4 |
1 | T2405930-LS | Fuel Tank Spares Assembly | 1 | Matt Graphite > 657136; Includes heat pads, items 2,3 & 4 |
1 | T2405937-NW | Fuel Tank Spares Assembly | 1 | Crystal White > 657136; Includes heat pads, items 2,3 & 4 |
1 | T2406423-PD | Fuel Tank Spares Assembly | 1 | Matt Phantom Black - 657137 > 713893 ; Includes heat pads, items 2,3 & 4 |
1 | T2406213-LS | Fuel Tank Spares Assembly | 1 | Matt Graphite - 657137 > 713893; Includes heat pads, items 2,3 & 4 |
1 | T2406213-NW | Fuel Tank Spares Assembly | 1 | Crystal White - 657137 > 713893; Includes heat pads, items 2,3 & 4 |
1 | T2406218-PD | Fuel Tank Spares Assembly | 1 | Matt Phantom Black - 713894 > ; Includes heat pads, items 2,3 & 4 |
1 | T2406218-LS | Fuel Tank Spares Assembly | 1 | Matt Graphite - 713894 > ; Includes heat pads, items 2,3 & 4 |
1 | T2406217-NW | Fuel Tank Spares Assembly | 1 | Crystal White - 713894 > ; Includes heat pads, items 2,3 & 4 |
1 | T2406216-MS | Fuel Tank Spares Assembly | 1 | Matt Aluminium Silver - Street Triple Rx Only; Includes heat pads, items 2,3 & 4 |
1 | T2406324-PG | Fuel Tank Spares Assembly | 1 | Jet Black - Street Triple Rx Only; Includes heat pads, items 2,3 & 4 |
2 | T2401641 | Heat Pad, Fuel Tank, Centre | 1 | |
3 | T2401642 | Heat Pad, Fuel Tank, LH | 1 | |
4 | T2401643 | Heat Pad, Fuel Tank, RH | 1 | |
5 | T2400735 | Fuel Pump,3.5 Bar | 1 | |
6 | T2401887 | Seal, Fuel Pump Module | 1 | |
7 | T2400562 | Location Plate, Pump | 1 | |
8 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 6 | |
9 | T2405034 | Seal, Fuel Filler Cap | 1 | |
10 | T2400446 | BUSH, RUBBER | 2 | |
11 | T2401070 | Turned Spacer, Tank Mount | 1 | |
12 | T3205079 | Bolt, HHF, Lghtd, M6 x 105, Slv | 1 | |
13 | T2405920 | Bracket, Fuel Tank, Front Mount | 1 | |
14 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 2 | |
15 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | |
16 | T3020601 | Grommet, Castellated | 2 | |
17 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 2 | |
18 | T3200190 | Bolt, RHHF, M6 x 25, Slv | 2 | |
19 | T3620051 | Hose, Formed, Breather | 1 | All Except HK, US Cal, TW, BR & TH |
20 | T3620052 | Drain Hose, Fuel Tank | 1 | |
21 | T3620055 | Drain Hose, Fuel Tank | 1 | HK, US Cal, TW, BR & TH Only |
22 | T2400643 | Rubber Pad, Tank To Frame, Small | 2 | > 593033 |
22 | T2400641 | Pad, Rubber | 2 | 593034 > |
23 | T2405916 | Infill, Fuel Tank, LH, Moulding | 1 | |
24 | T2405917 | Infill, Fuel Tank, RH, Moulding | 1 | |
26 | T2405929 | Spring Clip | 2 | |
27 | T2405926 | Fuel Level Sender, Tube Type | 1 | |
28 | T2401212 | Wire Guide, Evap System | 1 | HK, US Cal, TW, BR & TH Only |
29 | T3701098 | Firtree, Dia 5 x 18 | 1 | |
30 | T2406548 | Moulding, Fuel Filler Baffle | 1 | > 582601 |
31 | T3350129 | Nut, Captive, M5 | 2 | |
32 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 2 | |
33 | T3660149 | Rubber Pad,25 x 25 x 20 | 2 | |
34 | T3900194 | Label, Fuel Tank | 1 | |
35 | T3900154 | Label, Running In | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
