Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

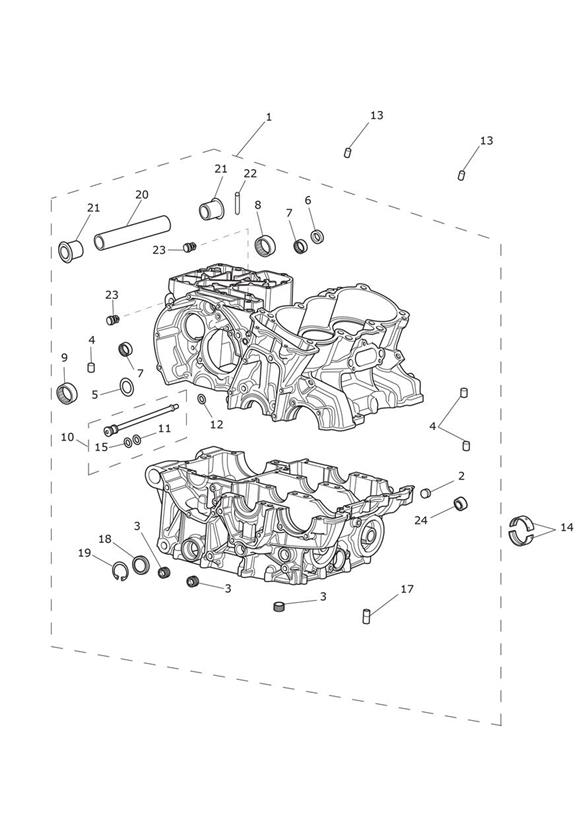

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T1162300 | Crankcase Assembly, Spares | 1 | |
| 2 | T3450091 | Plug, Dia 14, Alum | 1 | |
| 3 | T3450005 | Stopfen | 3 | > Eng No 717238 |
| 3 | T3450000 | Plug, PTF-SAE Short,3/8-18, Enc | 3 | Eng No 717239 > |
| 4 | T3000102 | Dowel, Hollow,10 x 14 | 3 | |
| 5 | T1180101 | Washer, Restrictor, Gearbox | 1 | |
| 6 | T3600088 | SEAL, OIL,14X22X4.5 | 1 | |
| 7 | T3800001 | Bearing, Needle,20 x 14 x 12 | 2 | |
| 8 | T3802512 | Bearing Needle 25 x 32 x 12 | 1 | |
| 9 | T3800069 | Lager | 1 | |
| 10 | T1210177 | Pipe, Oil Feed, Gearbox | 1 | |
| 11 | T3600143 | O Ring, ID 9.1 x 1.6, Viton | 1 | |
| 12 | T3600109 | O Ring, ID 5.6 x 2.3 | 1 | |
| 13 | T3000101 | Dowel, Hollow,8 x 14 | 2 | |
| 14 | T1160322 | Main Bearing Shell | - | Red |
| 14 | T1160321 | Main Bearing Shell | - | White > Eng No 738847 |
| 14 | T1160324 | Main Bearing Shell | - | Green |
| 14 | T1160323 | Main Bearing Shell | - | Blue |
| 15 | T3600252 | O Ring,10.1 Dia x 1.6 | 1 | |
| 16 | T3450299 | Firtree, M6 | 6 | |
| 17 | T3450106 | Plug, Dia 14, Alum | 1 | |
| 18 | T1261049 | SCHAUGLAS OELSTAND | 1 | |
| 19 | T3500078 | Circlip, Int Dia 81.4 x 1.2 | 1 | |
| 20 | T2050969 | Tube, Spacer | 1 | |
| 21 | obs T2057383 | Bush, Crankcase | 2 | |
| 22 | T3100040 | Stud, M6 x 35, Enc | 1 | |
| 23 | T3450092 | Insert, Round, Plastic | 2 | |
| 24 | obs T3450113 | Sleeve,8.6 x 14 x 9.55 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
