ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

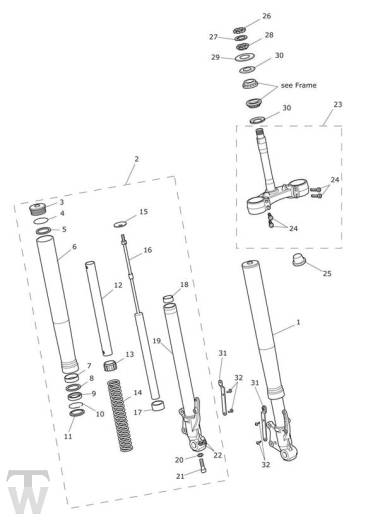

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2048271 | Kit, Fork & Seal, LH | 1 | > 782772; All Except BR & > 782878; BR Only |
1 | T2048270 | Fork Assembly, LH | 1 | 782773 >; All Exept BR & 782879 >; BR Only |
2 | T2048276 | Kit, Fork & Seal, RH | 1 | > 782772; All Except BR & > 782878; BR Only |
2 | T2048275 | Fork Assembly, RH | 1 | 782773 >; All Exept BR & 782879 >; BR Only |
3 | T2048177 | Fork Bolt | 2 | |
4 | T2048137 | O Ring | 2 | |
5 | T2048179 | Seat Rubber | 2 | |
6 | T2048172 | Outer Tube, Black | 2 | |
7 | T2045094 | Bush, Guide, Outer | 2 | |
8 | T2046246 | Seal, Spacer | 2 | |
9 | T2048424 | Oil Seal | 2 | |
10 | T2046248 | Stop Ring | 2 | |
11 | T2041524 | Kit, Dust Seals, Pair | 1 | > 782772; All Except BR & > 782878; BR Only - Comprises of 2 x T2041542 |
11 | T2041542 | Dust Seal | 2 | 782773 >; All Exept BR & 782879 >; BR Only |
12 | T2048418 | SPG Collar | 2 | |
13 | T2046166 | Spring Seat | 2 | |
14 | T2048176 | Spring | 2 | |
15 | T2048139 | Spg Seat Stopper | 2 | |
16 | T2048173 | Damper Comp | 2 | |
17 | T2048174 | Centering Plate | 2 | |
18 | T2045095 | Bush, Slide, Inner | 2 | |
19 | T2048279 | LH Slide Pipe Comp | 1 | |
19 | T2048185 | RH Slide Pipe | 1 | |
20 | T2042907 | DICHTSCHEIBE | 2 | |
21 | T2046164 | Capscrew, Oil Lock | 2 | |
22 | T2046146 | Hex Socket Bolt | 2 | RH Fork Leg Only |
23 | T2049768 | Lower Yoke Assy | 1 | |
24 | T3050300 | Screw, Cap/HD, M8 | 4 | |
25 | T3450060 | Kappe | 1 | |
26 | T2040304 | ABSCHLUSSMUTTER, M 30 | 1 | |
27 | T2044183 | Washer, Headstock | 1 | |
28 | T2040301 | Adjuster Nut, M30, Lower | 1 | |
29 | T2046559 | Cover, Headstock Bearing | 1 | |
30 | T3600234 | Dichtung, staubschutz- | 2 | |
31 | T2046206 | Bracket, Mudguard Extension | 2 | |
32 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
