ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

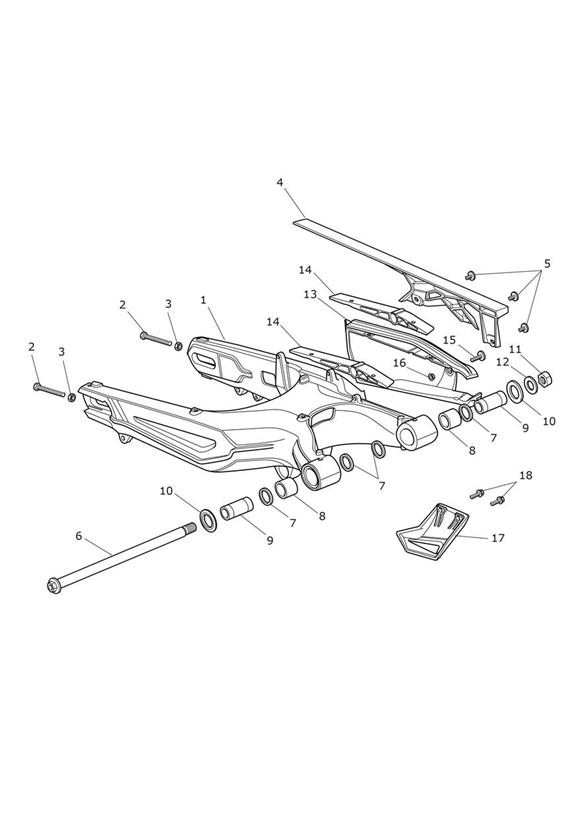

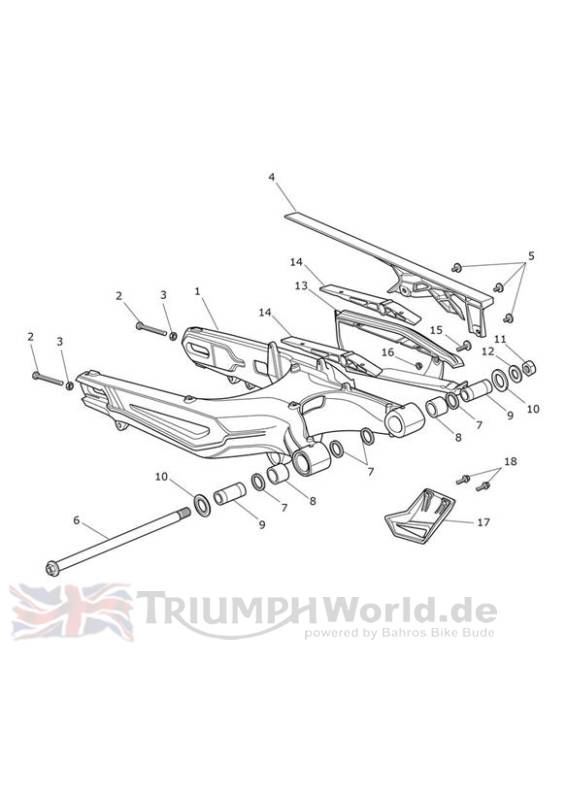

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2052508 | Kit, Swingarm Spares Assembly | 1 | > 727558 - Includes items 7,8 & 13 (+ T3800199 x 2) |
| 1 | T2051703 | Swingarm Spares Assembly | 1 | 727559 > - Includes items 7 & 8 (+ T3800199 x 2) |
| 2 | T3330644 | Screw, H/HD, M8 x 75, Slv | 2 | |
| 3 | T3350303 | Nut, M8, Silver | 2 | |
| 4 | T2057047 | Chainguard, Moulded, Long | 1 | |
| 5 | T3332666 | Screw, But/Hd , Skt, M6 x 1.0 x 12, S/S | 3 | |
| 6 | T2050460 | Spindle, Swingarm | 1 | |
| 7 | T3600162 | Oil Seal,32 25 4 | 4 | |
| 8 | T3800014 | Lager, wälz | 2 | |
| 9 | T2052012 | Ground Sleeve | 2 | |
| 10 | T2054562 | Bush, Moulded | 2 | |
| 11 | T3350155 | Sich.mutter | 1 | |
| 12 | T3551240 | Washer, M16 x 34 x 3 | 1 | |
| 13 | T2051790 | Rubbing Strip, Moulded | 1 | > 745920 All Except BR/IN & > 746793 BR/IN Only |
| 13 | T2051795 | Rubbing Strip, Moulded | 1 | 745921 > All Except BR/IN & 746794 > BR/IN Only |
| 14 | T2051767 | Damper, Rubbing Strip | 2 | |
| 15 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 1 | |
| 16 | T3010061 | Flanged Sleeve, M6 x 9 x 3.25 | 1 | |
| 17 | T2051773 | Lower Chainguard, Moulded | 1 | |
| 18 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
