ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

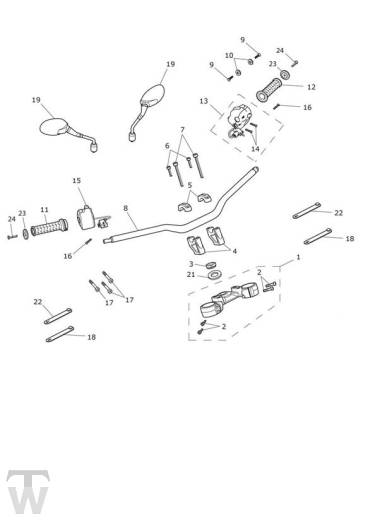

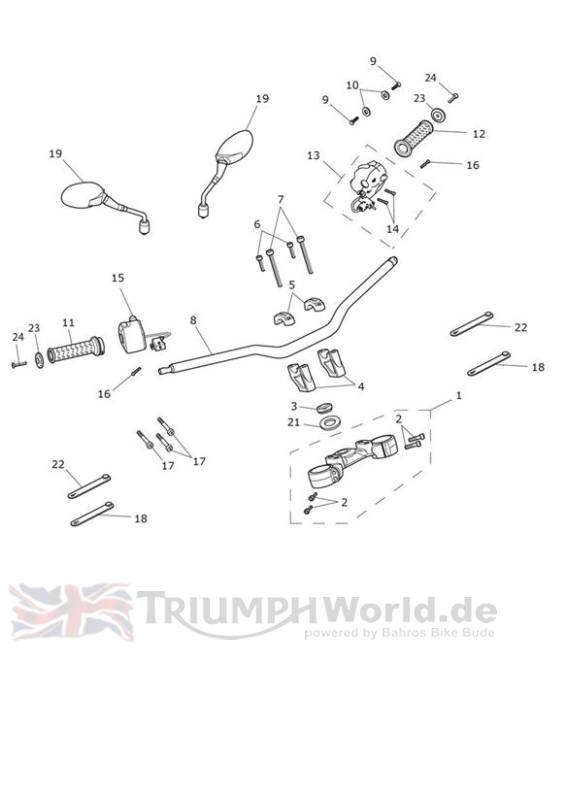

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2049750 | Upper Yoke Assy | 1 | |
| 2 | T3050324 | Screw, Cap/Hd, M8 x 1.25 x 35, Slv | 1 | |
| 3 | T2040442 | ABSCHLUSSMUTTER, M27 X 1.0 | 1 | |
| 4 | T2040827 | Lower Handlebar Clamp | 2 | |
| 5 | obs T2040826 | Clamp, Handlebar, Upper | 2 | |
| 6 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
| 7 | T3050153 | Screw, Cap/Hd, M10 x 60 | 2 | |
| 8 | T2041108 | Handlebar, Tubular, Tapered | 1 | |
| 9 | T3331439 | Screw, S/Tap, Pan/Hd, M4 x 10, Slv | 2 | |
| 10 | T3550500 | Washer,4.3 x 9.0 x 0.8 | 2 | |
| 11 | T2042454 | Grip, Handlebar, RH | 1 | |
| 12 | T2042464 | Grip, Handlebar, LH | 1 | |
| 13 | T2042262 | Switchcube Assy, LH | 1 | |
| 14 | T3331795 | Screw, M5 x 35 | 2 | |
| 15 | T2042499 | Switchcube, APS, RH, Non Drl, No CC | 1 | > 761795 All Markets Except BR |
| 15 | T2042288 | Switchcube, APS, RH, Non Drl, No CC | 1 | 761796 > All Markets Except BR |
| 15 | T2042499 | Switchcube, APS, RH, Non Drl, No CC | 1 | BR Only |
| 16 | T3331750 | Screw, Tx, M4 x 17.5, Slv | 2 | |
| 17 | T3331440 | Screw, Pan/Hd, Phil, M5 x 40 | 3 | |
| 18 | T3700212 | Band, Rubber | 2 | |
| 19 | T2060500 | Mirror Kit | 1 | Contains LH & RH Mirror |
| 21 | T3551551 | Washer,27.5 x 35 x 0.5 | 1 | |
| 22 | T3700252 | Rubber Band,88mm | 2 | |
| 23 | T2703439 | Bar End Weight | 2 | |
| 24 | T3330931 | Screw, Csk, M6 x 20. Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
