Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

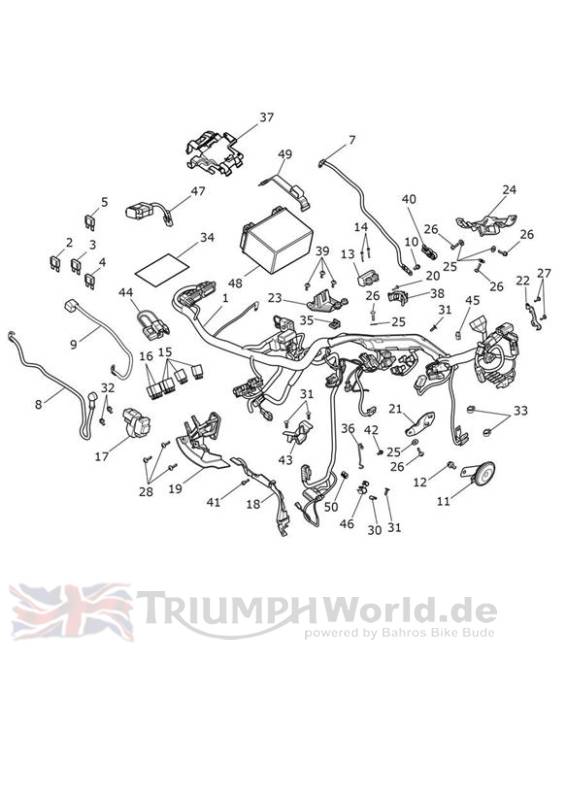

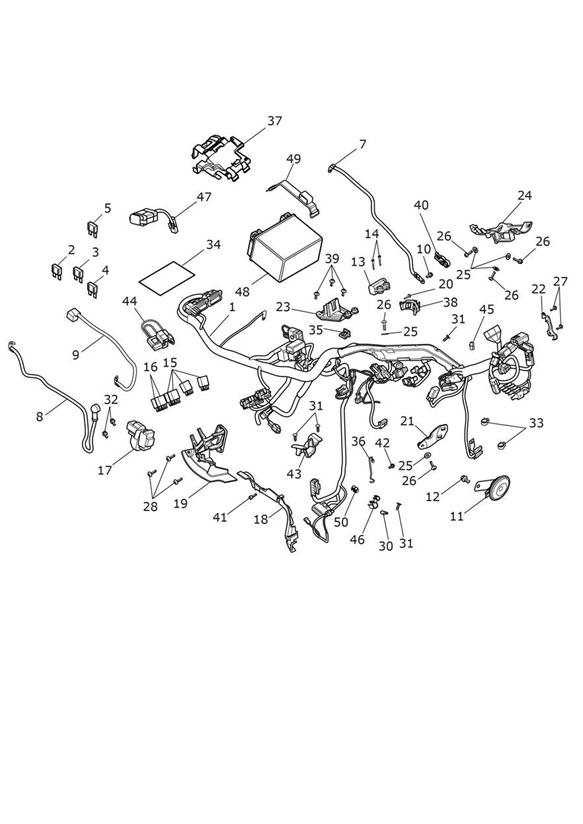

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2501016 | Main Harness, ABS | 1 | |
| 2 | T2501310 | 10a sicherung | 2 | |
| 3 | T2501315 | 15a sicherung | 3 | |
| 3 | T2501738 | Kit, Fuse 15A & Sticker | 1 | |
| 4 | T2501325 | Sicherung 25 a | 1 | |
| 5 | T2501305 | 5a sicherung | 2 | |
| 7 | T2500872 | Earth Lead | 1 | > AA2565 |
| 7 | T2502497 | Earth Lead | 1 | AA2566 > |
| 8 | T2500881 | Starter Lead | 1 | |
| 9 | T2500934 | Battery Lead, Positive | 1 | |
| 10 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
| 11 | T2507002 | Horn Assy,440 Hz | 1 | All Except BR |
| 11 | T2500113 | Signalhorn | 1 | BR Only |
| 12 | T3201228 | Bolt, HHF, M8 x 14, Slv | 1 | |
| 13 | T2502455 | Fall Detection Switch | 1 | |
| 14 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 2 | |
| 15 | T2507727 | Relay, Normally Open | 4 | |
| 16 | T2507728 | Relay, Changeover | 2 | |
| 17 | T1310120 | MAGNETSCHALTER, ANLASSER | 1 | |
| 18 | T2501772 | Moulding, Starter Cable Guide | 1 | |
| 19 | T2501773 | Moulding, Bracket, Relays | 1 | |
| 20 | T3331414 | Screw, S/Tap, Tx,5 x 16 | 1 | |
| 21 | T2501775 | Moulding, Bracket, Connectors, Headstock | 1 | |
| 22 | T2501779 | Moulding, Headstock Tidy | 1 | |
| 23 | T2501277 | Bracket, Fusebox | 1 | |
| 24 | T1290354 | Moulding, Coils Bracket | 1 | |
| 25 | T3555025 | Washer,6.4 x 18 x 1.6 | 5 | |
| 26 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 5 | |
| 27 | T3330649 | Screw, Pan/Hd, Tx, M5 x 12, Slv | 2 | |
| 28 | T3331260 | Screw, Thread Forming,5 x 20 | 3 | |
| 30 | T3701094 | P Clip, Dia 4.4, Black | 1 | |
| 31 | T3701098 | Firtree, Dia 5 x 18 | 4 | |
| 32 | T3205077 | Bolt, HHF, Lghtd, M6 x 8, Slv | 2 | |
| 33 | T3700108 | Splint | 2 | |
| 34 | T2501828 | Foam Pad, ECU | 1 | |
| 35 | T3700216 | Clip, Wire, Saddle | 1 | |
| 36 | T2503076 | Wire Guide | 1 | |
| 37 | T2501777 | ECM Bracket | 1 | |
| 38 | T2501317 | Bracket, Purge Valve | 1 | |
| 39 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 3 | |
| 40 | T2506520 | Cover, Earth Lead | 1 | |
| 41 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | |
| 42 | T3330627 | Screw, Pan/HD, TPT, Tx, M5 x 12 | 1 | |
| 43 | T2501331 | Moulding, Harness, Spine | 1 | |
| 44 | T2509876 | Auxiliary Fly Lead, Japan | 1 | JP Only |
| 45 | T2502511 | Shorting Link, Non DRL | 1 | US, CA & JP Only |
| 46 | T3700190 | Clip, Rear Brake Hose | 1 | |
| 47 | T2501419 | USB Charger,5V | 1 | |
| 48 | T2501733 | Battery,12V,10AH | 1 | |
| 49 | T2501756 | Battery strap | 1 | |
| 50 | T3700237 | Clip, Twin,3.9 - 6 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
