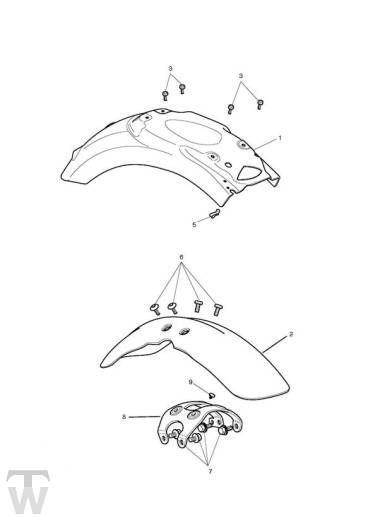

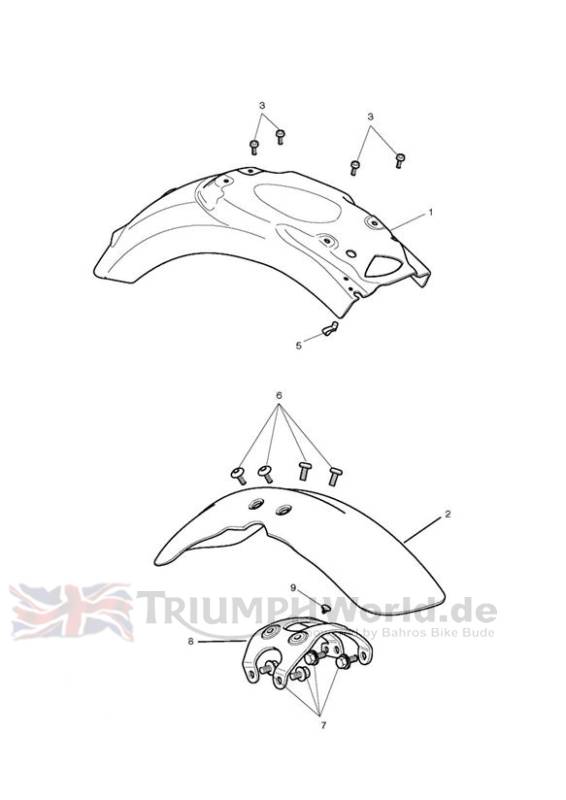

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2309419-NF | Mudguard, Rear | 1 | Fusion White; > 363102-F2 & > 363004-F4 |
1 | T2309419-MH | Mudguard, Rear | 1 | Aluminium Silver; > 363102-F2 & > 363004-F4 |
1 | T2309419-PG | Mudguard, Rear | 1 | Jet Black; 363103 F2 > & 363005 F4 > 497345 |
1 | T2309419-HS | Mudguard, Rear | 1 | Matt Khaki Green; F2 363103 > & F4 363005 > 549451 |
1 | T2309419-PS | Mudguard, Rear | 1 | Matt Black; 451560 > 549451 |
1 | T2309419-LS | Mudguard, Rear | 1 | Matt Graphite; 549452 > 656967 |
1 | T2309419-PG | Mudguard, Rear | 1 | Jet Black; 549452 > 656968 |
1 | T2309419-JY | Mudguard, Rear | 1 | Matt Pacific Blue; 606027 > |
1 | T2309602-MM | Mudguard, Rear | 1 | Lunar Silver; 606027 > |
1 | T2309419-PG | Mudguard, Rear | 1 | Jet Black; 675528 > |
2 | T2309412-NF | Mudguard, Front | 1 | Fusion White; > 363102-F2 & > 363004-F4 |
2 | T2309412-MH | Mudguard, Front | 1 | Aluminium Silver; > 363102-F2 & > 363004-F4 |
2 | T2309412-PG | Mudguard, Front | 1 | Jet Black; 363103 F2 > & 363005 F4 > 450559 |
2 | T2309412-HS | Mudguard, Front | 1 | Matt Khaki Green; F2 363103 > & F4 363005 > 549451 |
2 | T2309412-PS | Mudguard, Front | 1 | Matt Black; 497346 > 549451 |
2 | T2309412-LS | Mudguard, Front | 1 | Matt Graphite; 549452 > 656967 |
2 | T2309412-PG | Mudguard, Front | 1 | Jet Black; 549452 > 656968 |
2 | T2309412-JY | Mudguard, Front | 1 | Matt Pacific Blue; 606027 > |
2 | T2309599-MM | Mudguard, Front | 1 | Lunar Silver; 606027 > |
2 | T2309412-PG | Mudguard, Front | 1 | Jet Black; 675582 > |
3 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 4 | |
5 | T3700091 | Schelle, kabel- | 2 | |
6 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 4 | > 464839 |
6 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 4 | 464840 > |
7 | T3201228 | Bolt, HHF, M8 x 14, Slv | 4 | |
8 | T2304356 | Bracket Mudguard | 1 | |
9 | T3451260 | Firtree,5 x 11mm, Blk | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
