ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

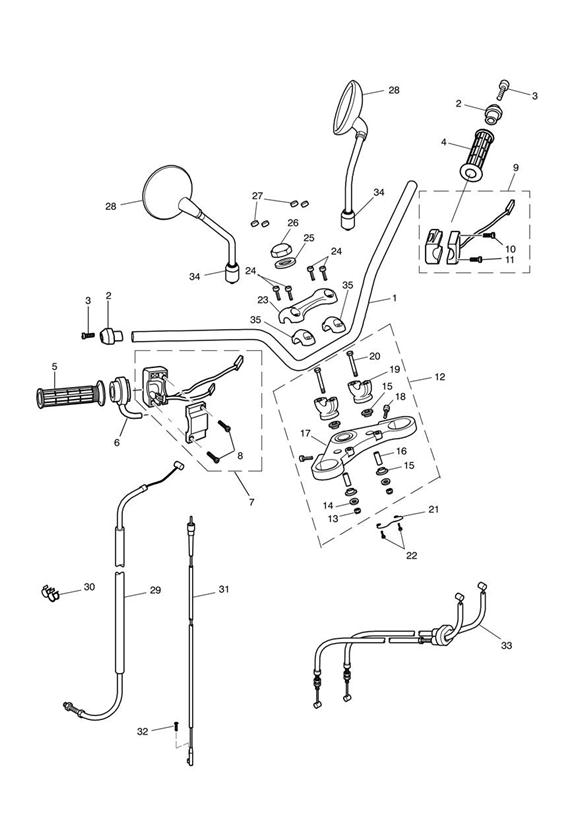

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2040394 | Handlebar Assy | > 606026 | |
1 | T2044497 | Handlebar Assy, Black | 606027 > | |
2 | T2043403 | Weight, Bar End | ||
3 | T3330643 | Screw, M5 x 30, CSK SKT, Patch | ||
4 | T2040740 | GRIFFGUMMI, LINKS | ||
5 | T2040254 | GASGRIFF | Includes Throttle Tube | |
6 | T2040252 | BETAETIGUNGSMECHANISMUS-GASZUG | ||
7 | T2040096 | SCHALTEREINHEIT LENKER, RECHTS | ||
8 | T3331800 | Schraube | ||
9 | T2040328 | SCHALTEREINHEIT, LENKER, LINKS | ||
10 | obs T3331810 | Schraube | ||
11 | T3331790 | Schraube | ||
12 | T2042555 | GABELBRUECKE OBEN | > 447045 | |
12 | T2042565 | Yoke Assy Upper | 447046 > | |
13 | T2043082 | Nut, M10,14 A/F | ||
14 | T3555030 | Washer,10.5 x 30 x 2.5 | ||
15 | T2047041 | GUMMIBUCHSE | ||
16 | T2040807 | Sleeve, Dia,13 x 43 | ||
17 | T2042556 | Upper Yoke | > 447045 | |
17 | T2047005 | GABELBRUECKE OBEN | 447046 > | |
18 | T2047044 | HUTSCHRAUBE | ||
19 | T2042559 | Risers, Top Yoke | ||
20 | T2047040 | SCHRAUBE, M10 | ||
21 | T2043492 | Cable Guide, Wire | ||
22 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | > 340428-F2; > 352597-F4 | |
22 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 340429 > F2; 352598 > F4 | |
23 | T2042558 | KLEMME, LENKERARMATUR | > 447045 | |
24 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | ||
25 | T2040061 | UNTERLEGSCHEIBE | ||
26 | T2040060 | MUTTER | ||
27 | T3450200 | Stopfen | > 675897 | |
28 | T2300781 | Mirror Assy | > 421964 | |
28 | T2300833 | Mirror Assy, Black | 421965 > | |
29 | T2040485 | Cable Guide, Wire | ||
30 | T2040811 | Twin Clip, Brake Hose | ||
31 | T2040481 | CABLE, SPEEDOMETER | > 447045 | |
32 | T3331017 | Screw. Phil CSK. M5 x 20, Slv | > 447045 | |
33 | T2040569 | Cable, Throttle, Twin | > 421437 | |
33 | T2040569 | Cable, Throttle, Twin | 421438 > | |
34 | T2300595 | Knockback Cover, Mirror | ||
35 | T2040534 | Top Cap Riser | 447046 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
