ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

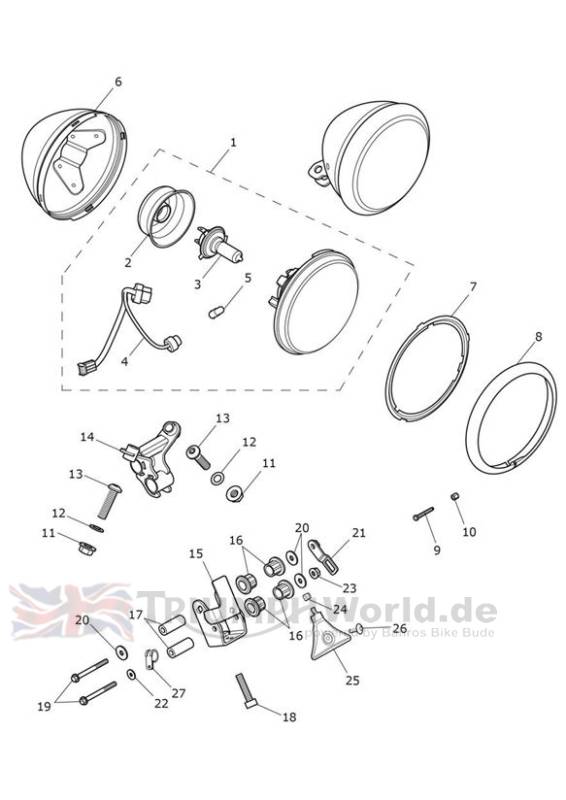

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2701000 | HEADLIGHT, LH DIP | 2 | AU, JP, NZ, UK, ZA, TW |
1 | T2701001 | HEADLIGHT, RH DIP, SYM DIP | 2 | All Except AU, JP, NZ, UK, ZA, TW |
2 | T2700478 | Hülle, schutz- | 1 | |
3 | T2700001 | Bulb, H4 60/55W,12V, Type 1, Clear | 1 | |
4 | T2500686 | Kabelstrang | 1 | |
5 | T2700210 | Bulb, Parking Lamp,12V 4W | 1 | |
6 | T2700834 | Bowl, Headlight | 2 | |
7 | T2700733 | Support Ring, Headlight Bezel | 2 | |
8 | T2700560 | Kopf | 2 | |
9 | T3330585 | Schraube | 2 | |
10 | T3350069 | Mutter | 2 | |
11 | T3350056 | Sich.mutter | 2 | |
12 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
13 | T3330378 | Screw, But/Hd, SKT, M10 x 1.5 x 40, SS | 2 | |
14 | T2702001 | Bracket, Headlight | 1 | |
15 | T2702102 | Mount, Headlight, Twin | 1 | |
16 | T3020481 | Flanged Sleeve, Rubber | 4 | |
17 | T3010402 | Tube, Steel, OD 13.85 x 34 | 2 | |
18 | T3050324 | Screw, Cap/Hd, M8 x 1.25 x 35, Slv | 1 | |
19 | T3205074 | Bolt, HHF, Lghtd, M6 x 55, Slv | 2 | |
20 | T3555025 | Washer,6.4 x 18 x 1.6 | 3 | |
21 | T2702999 | Bracket, Weld Nut | 1 | |
22 | T3550957 | WASHER.M6X1X13 | 1 | |
23 | T3350003 | Sich.mutter | 1 | |
24 | T2208449 | RUBBER, ISOLATION | 1 | |
25 | T2707070 | Cover, Headlight Bracket | 1 | |
26 | T3331726 | Screw, But/Hd, M6 x 12, Slv | 1 | |
27 | T3700191 | P Clip, ID 10mm | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
