Hauptrahmen - Thunderbird Commander

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

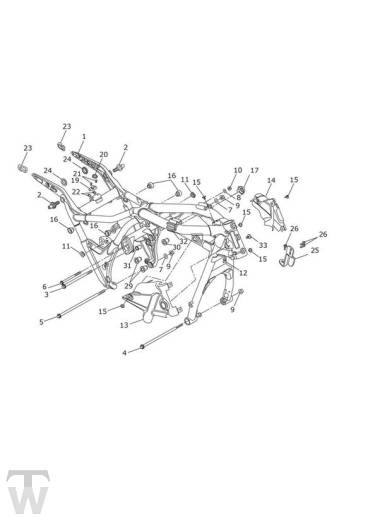

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2070171	Frame Assembly, World	1
1	T2070172	Frame Assemby, Canada	1
1	T2070173	Frame Assembly, Americas	1
2	T2078099	Boss, RSU Mount	2
3	T3151007	Bolt, HHF, M12 x 195,10.9, Slv	1
4	T3150143	Bolt, HHF, M12 x 282,10.9, Slv	1
5	T3151112	BOLT, HHF, M12 x 1.25 x 320,10.9, Slv	1
6	T3151001	Bolt, HHF, M10 x 125,10.9, Slv	1
7	T3555031	Washer,13 x 25 x 3	2
8	T3555029	Washer,10.5 x 23 x 2	1
9	T3350234	Locknut, Flgd, M12 x 1.25	3
10	T3350005	Sich.mutter	1	> 529987
10	T3350250	Locknut, Flanged, M10	1	529988 >
11	T3020054	Grommet, Sidepanel	2
12	T3350091	NUT, CAPTIVE, M6, BLACK	1
13	T2070296	Cover, Headstock, RH	1
14	T2070297	Cover, Headstock, LH	1
15	T3331726	Screw, But/Hd, M6 x 12, Slv	5
16	T2300835	Grommet, Side Panel	4
17	T2070328	Cover, Swingarm Pivot, Chrome	1
19	T2307365	Bayonet, Seat	1
20	T2307366	Spacer, Seat	1
21	T3332655	Screw, But/HD, M5 x 12. Slv	2
22	T3350129	Nut, Captive, M5	2
23	T2073211	Rubber, Protector, Mudguard	2
24	T2073199	RUBBER, PROTECTOR, MUDGUARD	2
25	T2070403	Cover, O2 Sensor	1
26	T3205254	Bolt, HHF, Lghtd, M8 x 20, Slv	3
29	T2071980	Adjuster, Frame, M12	2
30	T2070347	Frame Adjuster, M16	1
31	T2051010	Swingarm Pivot Adjuster	1
32	T2400494	Support Rubber, Fuel Tank	2
33	T3450101	Button, Firtree, M6 x 11	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.

ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
