Getriebe - Thunderbird Commander

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

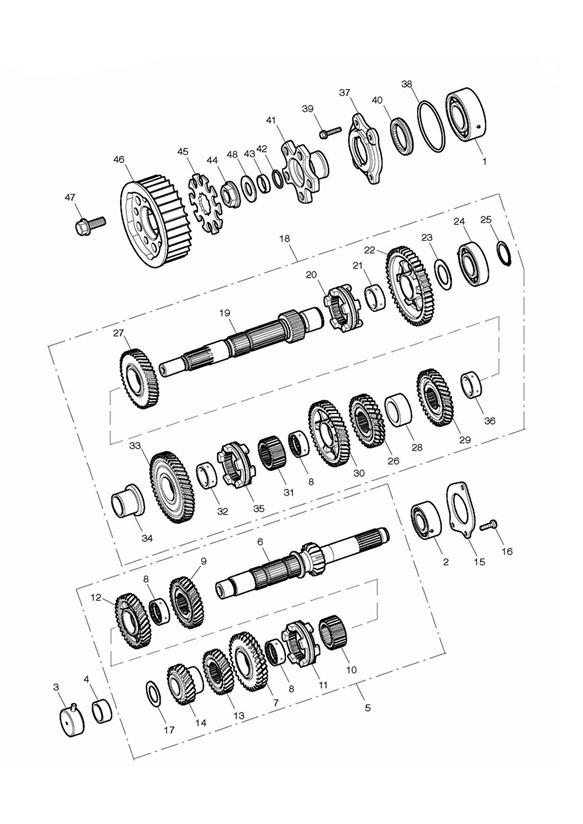

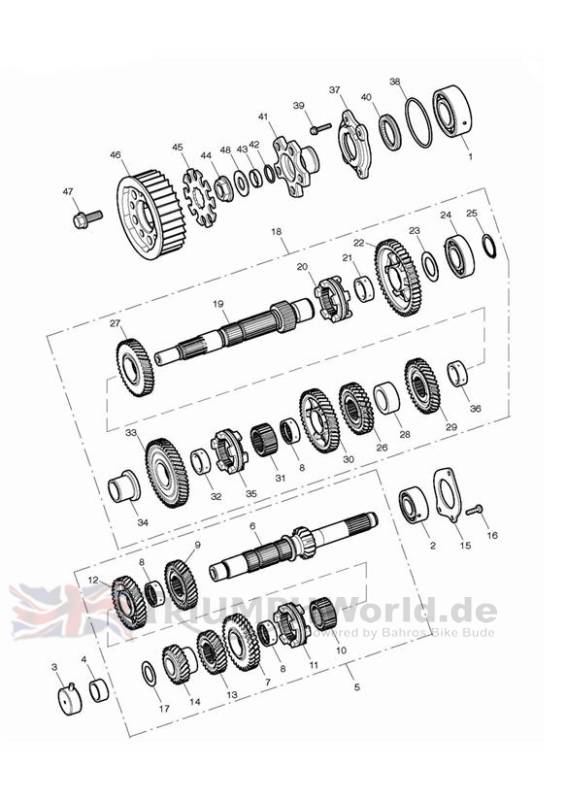

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T3802035	Bearing, D, Row, A, Cont. 5207	1
2	T3802030	Bearing, D, Row, A, Cont. 5205	1
3	T1180155	LAGERBUCHSE	1
4	T3800006	Bearing, Needle, K25x32x16	1
5	T1183164	Shaft, Input, Gearbox, Assy	1
6	T1183100	Shaft, Input, Gearbox,16t	1
7	T1183165	Gear, Pinion,33T, Helical, Free	1
8	T1183095	Spacer, Splined, Bush	3
9	T1183101	Gear, Pinion,32t Helical, Fixed	1
10	T1183015	Spacer, Splined, Gearbox	1
11	T1183173	Ring, Shift,5th/6th Gear	1
12	T1183166	Gear, Pinion,34T, Helical, Free	1
13	T1183035	Gear, Pinion,28t, Helical	1
14	T1183040	Gear, Pinion,24t, Helical	1
15	T1182135	Plate, Retainer, Bearing	1
16	T3331044	Screw, Pan/Hd, Tx, M6 x 16, Slv	3
17	T1183152	Washer, Thrust,25 x 38 x 16	1
18	T1183175	Shaft, Output, Gearbox, Assy.	1
19	T1183110	Shaft, Output, Splined	1
20	T1183111	Ring, Shift,1st/6th Gear	1
21	T1182032	Bush,30.0 x 35.0 x 15.0	1
22	T1183105	Gear, Output,46t, Spur	1
23	T1182033	Washer, Thrust,30 x 46 x 1.60	1
24	T3800260	Bearing,6206,30x62x16, Sealed	1
25	T3500216	Circlip, Ext,30.0, Din 471	1
26	T1183109	Gear, Output,30t, Helical Fixed	1
27	T1183102	Gear, Output,39t, Helical, Free	1
28	T1183075	Spacer, Plain,31 x 45 x 19.85	1
29	T1183104	Gear, Output,35t, Helical Fixed	1
30	T1183060	Gear, Output,43t, Helical	1
31	T1183015	Spacer, Splined, Gearbox	1
32	T1182020	Bush,28.0 x 36.0 x 14.05	1
33	T1183050	Gear, Output,47t, Helical	1
34	T1182120	Spacer,28.0 x 47.0 x 32.95	1
35	T1183112	Ring, Shift,2nd/3rd Gear	1
36	T1183080	Bush,31.0 x 36.0 x 14.3	1
37	T1184025	Retainer, M'cd, Bearing	1
38	T3600198	O-Ring, Dia. 72 x 2.5	1
39	T3205065	Bolt, HHF, Lghtd, M6 x 20, Enc	4
40	T3600182	Seal, Clockwise,45 x 55 x 7, Oil	1
41	T1183020	Carrier, Pulley, Front, Splined	1
42	T3600203	O Ring, ID 22.0 x 2.6	1
43	T1182240	Spacer, Tube, Plastic	1
44	T1182127	Nut, M20.0, Flanged	1
45	T1183200	Plate, Locking, Pulley Nut	1
46	T1180199	Output Pulley 28T,32mm Belt	1
47	T3151009	Bolt, HHF, M12x1.75x30, Slv, Enc	5
48	T3551016	Washer,20.45 x 40 x 2.0, Slv	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
