Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Grünen Button] benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. = 1Stk. > Menge im Warenkorb anpassen
- Hinweise (sofern vorhanden) bei den Artikelnummern mit der eigenen FIN vergleichen
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- Dekore können für Reparaturen jedoch auch einzeln bezogen werden - korrekte Identifzierung bitte telefonisch bestätigen lassen

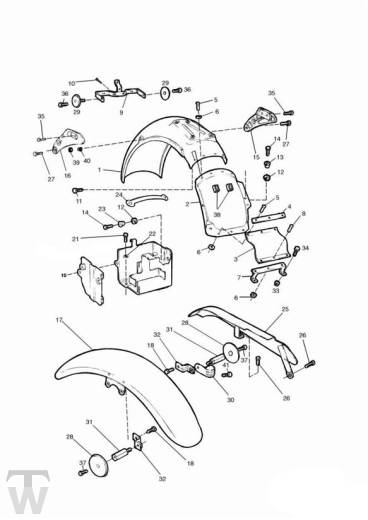

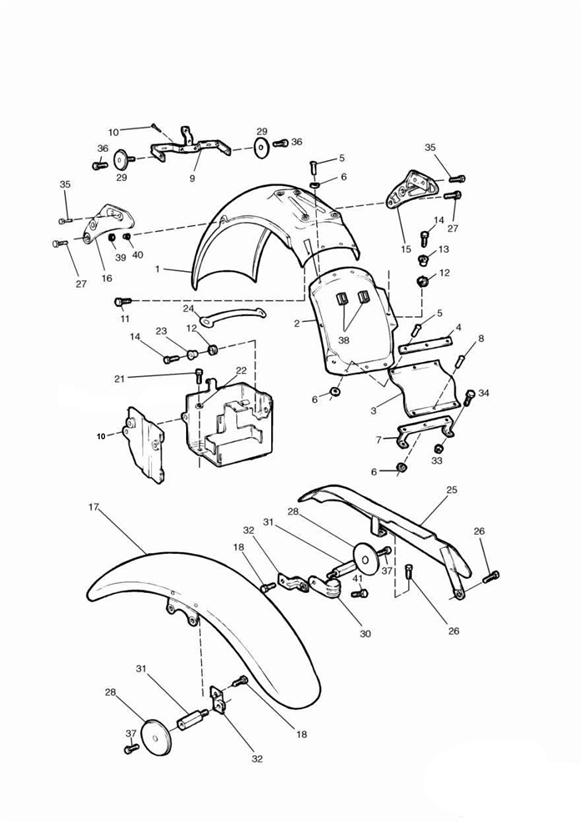

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2303415-TB | Kotflügel hinten | 1 | Cherry red |
1 | obs T2303415-CL | Kotflügel hinten | 1 | » 60502 Cardinal Red |
1 | obs T2300645-CL | Kotflügel hinten | 1 | 60503 » Cardinal Red |
1 | obs T2303415-PC | Kotflügel hinten | 1 | Diablo Black |
1 | obs T2303415-PG | Kotflügel hinten | 1 | » 60502 Jet Black |
1 | obs T2300645-PG | Kotflügel hinten | 1 | 60503 » Jet Black |
1 | obs T2303415-JH | Kotflügel hinten | 1 | Aegean Blue |
1 | obs T2303415-HA | Kotflügel hinten | 1 | British Racing Green |
1 | obs T2303415-HE | Kotflügel hinten | 1 | » 60502 Imperial Green |
1 | obs T2300645-HE | Kotflügel hinten | 1 | 60503 » Imperial Green |
1 | obs T2303415-HD | Kotflügel hinten | 1 | Heritage Green |
2 | obs T2300227 | Deckel | 1 | » 60502 |
2 | ![]() T2300720 | Deckel | 1 | 60503 » |
3 | ![]() T2300359 | Kotflügel | 1 | |
4 | ![]() T2300330 | Klemmplatte | 1 | |
5 | ![]() T2307377 | Pop Rivet, Dia 4.8 | 7 | |
6 | obs T3550135 | Unterlegscheibe | 10 | |
7 | ![]() 2300310-T0301 | Halterung, feder | 1 | |
8 | ![]() T3330061 | Niet | 3 | |
9 | obs T2300269 | Halterung, feder | 1 | Not US, CA. |
9 | obs T2300250 | Halter | 1 | US, SG, CA. |
10 | ![]() T3203222 | Bolt, HHF, M6 x 12, Slv | 3 | Bracket to mudguard |
11 | ![]() T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 4 | » 60502 |
12 | ![]() T3020153 | Grommet, 13 x 3 x 10 | 4 | |
13 | ![]() T3010702 | Flanged Sleeve, 6.4 x 10 x 8.5 | 2 | |
14 | ![]() T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 4 | |
15 | obs T2070704 | Konsole links | 1 | » 42766 |
15 | obs T2070738 | Konsole links | 1 | 42767 » » 60502 Chrome |
15 | ![]() T2700532 | Konsole links | 1 | 60503 » Chrome |
16 | obs T2070703 | Konsole rechts | 1 | » 42766 |
16 | obs T2070736 | Konsole rechts | 1 | 42767 » » 60502 Chrome |
16 | obs T2700244 | Konsole rechts | 1 | 60503 » Chrome |
17 | obs T2303410-TB | Kotflügel vorn | 1 | Cherry red |
17 | obs T2303410-CL | Kotflügel vorn | 1 | Cardinal Red |
17 | obs T2303410-PC | Kotflügel vorn | 1 | Diablo Black |
17 | obs T2303410-PG | Kotflügel vorn | 1 | Jet Black |
17 | obs T2303410-JH | Kotflügel vorn | 1 | Aegean Blue |
17 | obs T2303410-HA | Kotflügel vorn | 1 | British Racing Green |
17 | obs T2303410-HE | Kotflügel vorn | 1 | Imperial Green |
17 | obs T2303410-HD | Kotflügel vorn | 1 | Heritage Green |
18 | ![]() T3201228 | Bolt, HHF, M8 x 14, Slv | 4 | |
20 | ![]() T2500070 | Battery box assembly | 1 | |
21 | ![]() T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | M6 x 16mm |
22 | ![]() T3551283 | Washer, M10, 10.5x18x1.6, Slv | 2 | |
23 | ![]() T3010702 | Flanged Sleeve, 6.4 x 10 x 8.5 | 1 | |
24 | ![]() T2501740 | Battery Strap | 1 | |
25 | obs T2058019 | Kettenschutz kit | 1 | » 60502 |
25 | obs T2058018 | Kettenschutz kit | 1 | 60503 » Black |
26 | ![]() T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
27 | ![]() T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
28 | ![]() T2700283 | Orang. reflekt. | 2 | US, TW, SG, CA |
29 | ![]() T2700284 | Rückstrahler, rädd | 2 | US, TW, SG, CA |
30 | ![]() T3700020 | P Clip | 1 | |
31 | obs T2080538 | Verlänger.stück | 2 | US, TW, SG, CA |
32 | obs T2070854 | Konsole links | 1 | 2 off US, TW, SG, CA |
33 | ![]() T3350004 | Flanschmutter | 2 | M8 |
34 | ![]() T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 2 | |
35 | ![]() T3201228 | Bolt, HHF, M8 x 14, Slv | 4 | » 25468 |
35 | ![]() T3200036 | Schraubbolzen | 4 | 25469 » » 60502 M8 x 14mm Bright |
35 | ![]() T3205156 | Bolt, HHF, Lghtd, M8 x 16, Slv | 4 | 60503 » M8 x 16mm |
36 | ![]() T3330565 | Schraube | 2 | M5 x 16mm US, TW & CA |
37 | ![]() T3330648 | Screw, Pan/Hd, Tx, M5 x 20, Slv | 2 | US, TW & CA |
38 | obs T3020380 | Gummilager | 2 | 60503 » |
39 | ![]() T3020012 | Gummilager | 2 | 60503 » |
40 | ![]() T3010710 | Flanged Sleeve, 6.4 x 9.6 x 13.4 | 2 | 60503 » |
41 | ![]() T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
