ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

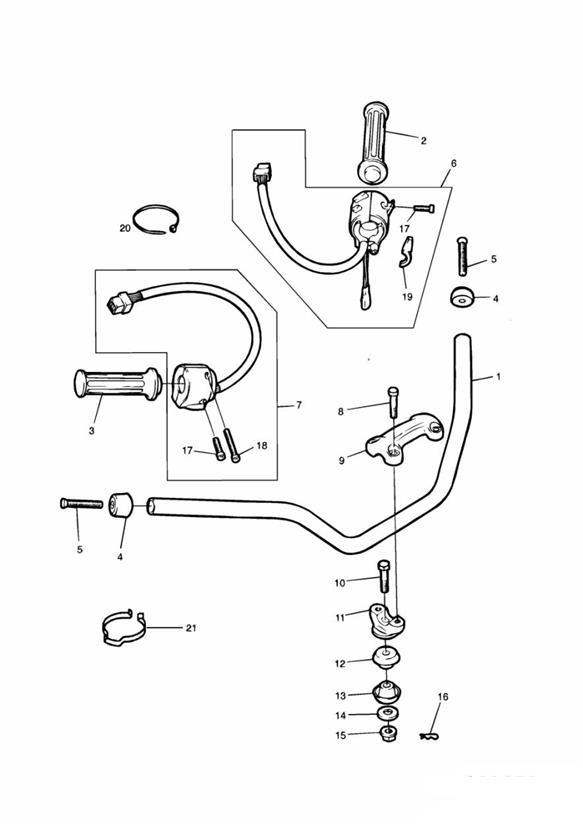

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2043466 | LENKER | 1 | » 71698 Chrome - Includes 2 bar end weights |
1 | T2043477 | LENKERKIT | 1 | 71699 » » 84082 |
1 | T2044451 | LENKER | 1 | 84083 » Chrome |
2 | T2040143 | GRIFFGUMMI, LINKS | 1 | |
3 | obs T2040144 | GASGRIFF | 0 | |
4 | T2040227 | LENKERENDGEWICHT | 2 | |
5 | T3330643 | Screw, M5 x 30, CSK SKT, Patch | 2 | |
6 | T2040129 | SCHALTEREINHEIT, LENKER, LINKS | 1 | LH |
7 | T2040128 | SCHALTEREINHEIT LENKER, RECHTS | 1 | » 71698 RH |
7 | T2040128 | SCHALTEREINHEIT LENKER, RECHTS | 1 | 71699 » » 168573 RH |
7 | T2040131 | SCHALTEREINHEIT LENKER, RECHTS | 1 | 168574 » RH |
7 | T2040131 | SCHALTEREINHEIT LENKER, RECHTS | 1 | RH CA, US, PT, MY, JP 42767» SG 42767» 110499 |
8 | obs T2045049 | HUTSCHRAUBE | 4 | » 45964 M8 x 28mm |
8 | T3050323 | Screw M8 x 1.25 x 30 Slv | 4 | 45965 » » 92893 |
8 | obs T2045049 | HUTSCHRAUBE | 4 | 92894 » M8 x 28mm |
9 | T2045048 | HOLDER, HANDLEBAR, TOP | 1 | » 45964 Top |
9 | T2045048 | HOLDER, HANDLEBAR, TOP | 1 | 45965 » » 92893 Top |
9 | T2045048 | HOLDER, HANDLEBAR, TOP | 1 | 92894 » Top |
10 | 2043080-T0301 | SCHRAUBE | 2 | » 45964 |
10 | T3200070 | Schraubbolzen | 2 | 45965 » » 92893 |
10 | 2043080-T0301 | SCHRAUBE | 2 | 92894 » |
11 | T2045050 | HOLDER, HANDLEBAR, BOTTOM | 2 | » 45964 Bottom |
11 | obs T2040369 | LENKERKLEMME, UNTEN | 2 | 45965 » » 92893 Bottom |
11 | T2045050 | HOLDER, HANDLEBAR, BOTTOM | 2 | 92894 » Bottom |
12 | obs 2043086-T0301 | DAEMPFER, OBEN | 2 | » 45964 Upper |
13 | obs 2043084-T0301 | DAEMPFER, UNTEN | 2 | » 45964 Lower |
14 | obs 2043088-T0301 | UNTERLEGSCHEIBE | 2 | » 45964 |
15 | T2043082 | Nut, M10,14 A/F | 2 | » 45964 |
15 | T2042886 | MUTTER, M10 x 1.25, SELBSTSICH | 2 | 45965 » » 92893 |
15 | T2043082 | Nut, M10,14 A/F | 2 | 92894 » |
16 | 3000080-T0301 | Splint | 2 | » 45964 |
16 | 3000080-T0301 | Splint | 2 | 92894 » |
17 | T3330018 | Screw, Phil, Pan/Hd, M5 x 25 | 2 | M5 x 25mm For LH assembly |
17 | T3330018 | Screw, Phil, Pan/Hd, M5 x 25 | 1 | M5 x 25mm For RH assembly |
18 | 3330019-T0301 | Schraube | 1 | |
19 | obs T2040137 | CHOKE-HEBEL | 1 | Choke |
20 | T3700015 | Kabelbinder | 2 | |
21 | T3700025 | Kabelverbinder | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
