Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

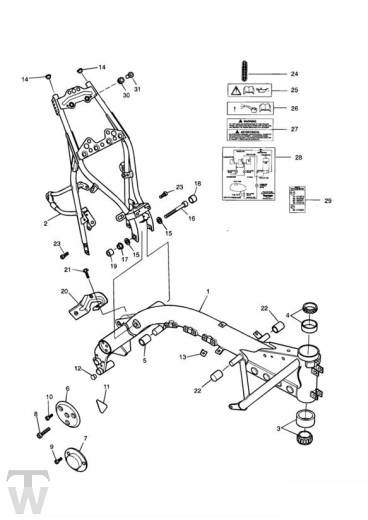

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2079020 | Rahmen kompl. | 1 | All markets except US, TW & South America SG 110500 » |
| 1 | obs T2079025 | Rahmen kompl. | 1 | US 49 States & South America SG » 110499 |
| 1 | obs T2079030 | Rahmen kompl. | 1 | US CAL & TW |
| 1 | obs T2079035 | Rahmen kompl. | 1 | CA |
| 2 | obs T2072422 | Hinterer rahmen | 1 | Also order item 24 |
| 3 |  T3800031 | Bearing,30x55x17, Taper Roll | 1 | Lower |
| 4 | T3800055 | Lager | 1 | Upper |
| 5 | obs 2078691-T0301 | Busche | 1 | |
| 6 | obs T2071065 | Abdeckg. | 2 | Upper |
| 7 | obs T2071066 | Abdeckg. | 2 | Lower |
| 8 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 2 | M6 x 20mm |
| 9 | obs 3050038-T0301 | Hutschraube | 6 | M6 x 10mm |
| 10 | obs 3050039-T0301 | Hutschraube | 6 | M6 x 8mm |
| 11 | obs T3900063 | Plakette | 1 | |
| 12 | obs 3450190-T0301 | Abschlußstück | 2 | |
| 13 | T3351002 | Nut, Captive, U-Type, M5, Slv | 6 | Ignition coil to spine |
| 14 | T3450060 | Kappe | 2 | |
| 15 | obs T3550309 | Unterlegscheibe | 2 | |
| 16 | obs 3330251-T0301 | DScrew, torx | 1 | M12 x 119mm |
| 17 | T3350234 | Locknut, Flgd, M12 x 1.25 | 1 | |
| 18 | obs T2201208 | Buchse | 1 | LH |
| 19 | obs T2201207 | Buchse | 1 | RH |
| 20 | obs T2070711 | Halterung | 1 | |
| 21 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | |
| 22 | T2400603 | Bush, Tank Mount | 2 | |
| 23 | T3050096 | Hutschraube | 2 | M10 x 14mm |
| 24 | T3900119 | Label, Gear Position | 1 | |
| 25 | T3900136 | Schild | 1 | Engine oil |
| 26 | obs T3900026 | Schild | 1 | Air intake |
| 27 | T3900169 | Label, Frame modification | 1 | US & TW |
| 28 | obs T3930095 | LABEL, CARB DIAGRAM, RT/RC/409 | 1 | Carb layout US CAL & TW |
| 29 | obs T3900172 | Schild | 1 | ECE |
| 29 | obs T3900173 | Schild | 1 | ECE DE |
| 30 | T3021100 | Grommet, Dia 13 x 1.8 | 4 | |
| 31 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
