Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

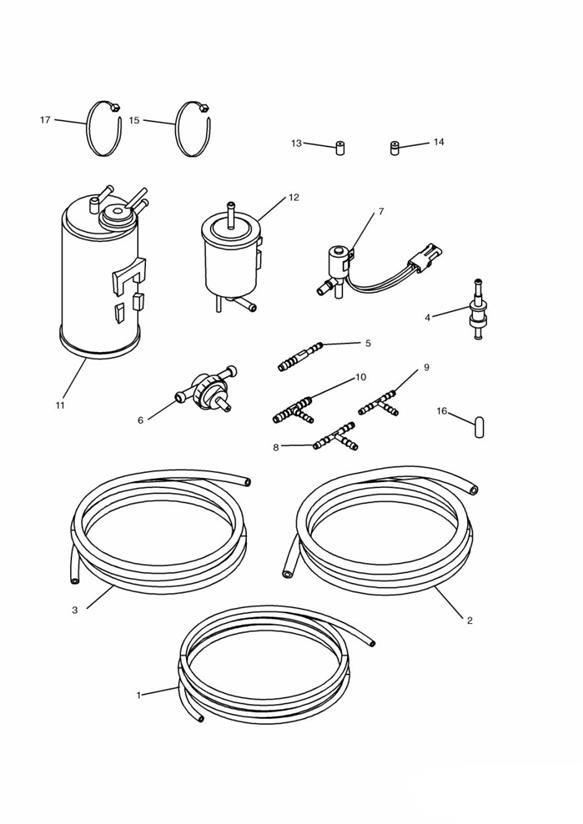

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T3620291 | Rohrleitung | 1 | 5mm ID Cut to length |
| 2 | obs T3620292 | Rohrleitung | 1 | 7.5mm ID Cut to length |
| 3 | obs T3620253 | Rohrleitung | 1 | 4.2mm ID Cut to length |
| 4 |  T2400074 | Ventil | 1 | Rollover |
| 5 | T3620308 | Connector, Straight,6mm | 1 | 8mm - 6mm |
| 6 | obs T2400125 | Ventil, druckbegrenzungs- | 1 | |
| 7 | obs T2400049 | Ventil, elektro- | 2 | |
| 8 | T3620266 | T-Verbinder | 1 | 8mm |
| 9 | obs T3620245 | T-Verbinder | 1 | » 71698 6mm |
| 10 | T3620276 | T-Stück | 1 | |
| 11 | T2400160 | Kanister | 1 | Main |
| 12 | obs T2400155 | Kanister | 1 | |
| 13 | obs T2400047 | Anschlag | 1 | 1.2mm |
| 14 | obs T2400053 | Anschlag | 1 | » 62392 0.8mm |
| 14 | obs T2400082 | Anschlag | 1 | 62393 » » 71698 0.9mm |
| 14 | obs T2400053 | Anschlag | 1 | 71699 » 0.8mm |
| 15 | T3700016 | Kabelbinder | 4 | |
| 16 | T3450145 | Abschlußstück | 2 | |
| 17 | T3700015 | Kabelbinder | 2 | 71699 » |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
