ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

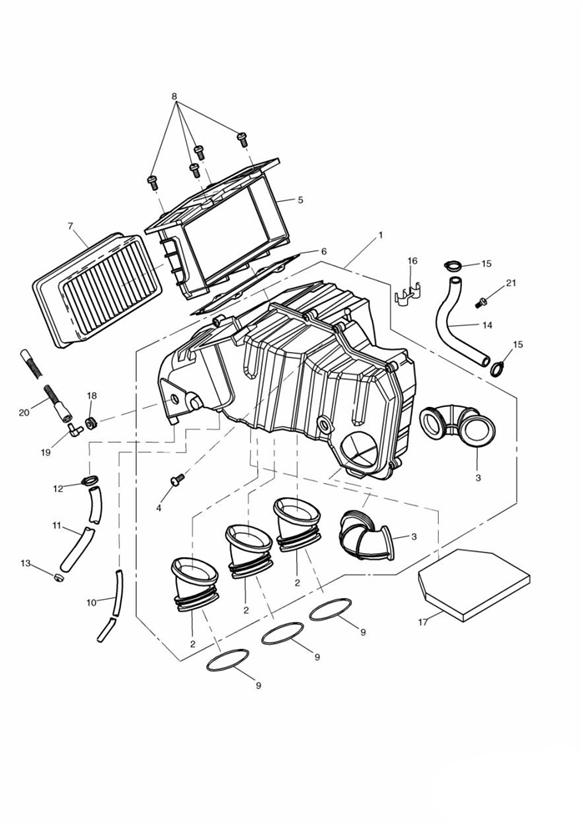

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2201470 | Luftfilterkasten | 1 | |
| 2 | obs T2201264 | Lufttrichter | 3 | |
| 3 | obs T2200345 | Kasten, luftführungs- | 2 | |
| 4 | obs T3330129 | Schraube | 12 | M5 x 10mm |
| 5 | obs T2201272 | Filter | 1 | |
| 6 |  T2201276 | Dichtung | 1 | |
| 7 | T2201246 | Air Filter Element | 1 | |
| 8 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 6 | |
| 9 | T2201295 | Feder | 3 | |
| 10 | T3620278 | Schlauchleitung | 1 | |
| 11 | 3620240-T0301 | Schlauch, abla- | 1 | |
| 12 | T3700030 | Rohrschelle | 1 | |
| 13 | T3450145 | Abschlußstück | 1 | |
| 14 | T2203800 | Belüft.schlauch | 1 | |
| 15 | T3700051 | Schl.schelle | 2 | |
| 16 | obs T3700034 | D'p' clip | 1 | » ENG NO 112111 |
| 16 | obs T3700042 | Schl.schelle | 1 | ENG NO 112112 » |
| 17 | obs T2201280 | Schaumst.polst. | 1 | |
| 18 | obs T3020025 | Gummilager | 1 | ENG NO 89737 » |
| 19 | T2100405 | Elbow, ID 8.0 Tube | 1 | ENG NO 89737 » |
| 20 | T2201245 | Schlauchleitung | 1 | ENG NO 89737 » |
| 21 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 1 | » ENG NO 112111 M6 x 12mm Black |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
