ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

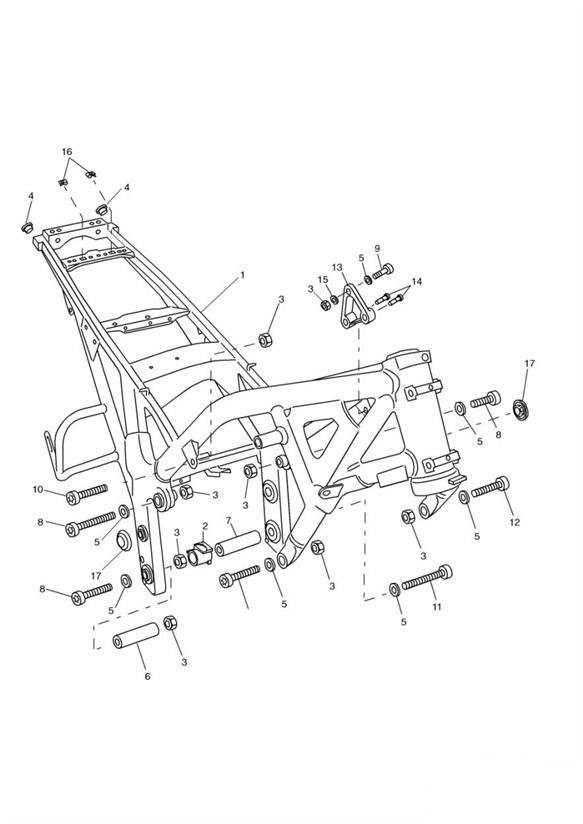

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2074001 | Rahmen kompl. | 1 | All Except US, CA & South America - All Vins SG 110500 » |
1 | obs T2074002 | Rahmen kompl. | 1 | US & South America - All Vins SG » 110499 |
1 | obs T2074003 | Rahmen kompl. | 1 | CA |
2 | T2074390 | Busche | 1 | |
3 | T3350234 | Locknut, Flgd, M12 x 1.25 | 8 | |
4 | T3450060 | Kappe | 2 | |
5 | T3550614 | Washer,12 x 23 x 2 | 8 | |
6 | obs T2074230 | Distanzstück | 1 | |
7 | T2074280 | Distanzstück | 1 | |
8 | T3151013 | Bolt, HHF , M12 x 1.25 x 150,10.9, Slv | 2 | |
9 | obs T3330485 | Torx Schraube | 1 | » 80391 |
9 | T3334640 | Screw, HHF, M12 x 60 | 1 | 80392 » |
10 | obs 3330220-T0301 | DScrew, torx | 1 | M12 |
11 | obs 3330251-T0301 | DScrew, torx | 2 | |
12 | T3333225 | Bolt, Tx, M12 x 64, Slv | 2 | |
13 | obs T2072220 | Halter | 1 | |
14 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 2 | |
15 | obs T2072155 | Distanzstück | 1 | |
16 | T3351021 | Nut, Captive, M6, Slv | 2 | |
17 | T3450026 | Stopfen | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
