Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

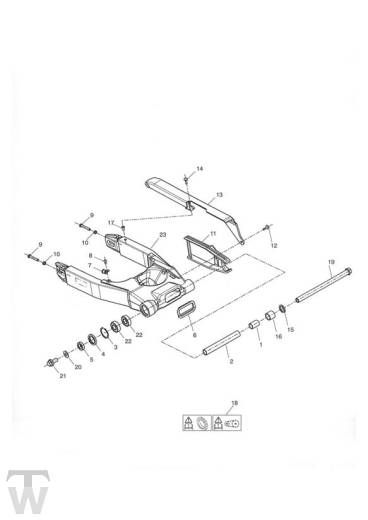

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2059750 | SLEEVE, BEARING | 1 | |
| 2 | obs T2059760 | SLEEVE, SPACER, SWINGARM | 1 | |
| 3 |  T3500402 | Circlip, Int Dia 47 | 1 | |
| 4 | T3600705 | Oil Seal,35 47 6 | 1 | |
| 5 | obs 2012073-T0301 | DISTANZSTUECK LINKS | 1 | |
| 6 | T2050175 | Grommet | 1 | |
| 7 | T3700191 | P Clip, ID 10mm | 1 | |
| 8 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 1 | |
| 9 | T3203204 | Screw, H/Hd, M8 x 55, Slv | 2 | |
| 10 | T3350303 | Nut, M8, Silver | 2 | |
| 11 | T2058300 | RUBBING STRIP, CHAIN | 1 | |
| 12 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 1 | |
| 13 | T2050035 | CHAINGUARD | 1 | |
| 14 | 3330504-T0301 | Schraube | 1 | |
| 15 | T3600044 | Dichtung, öl- | 1 | |
| 16 | T3800014 | Lager, wälz | 1 | |
| 17 | T3350210 | Einsatz | 1 | |
| 18 | T3900092 | Schild | 1 | |
| 19 | obs T2056007 | Spindel | 1 | |
| 20 | T3555032 | Washer,17 x 30 x 3 | 1 | |
| 21 | obs T2056020 | Bolzen, sonder- | 1 | |
| 22 | obs T3800118 | Kugellager,20 47 14 | 2 | |
| 23 | obs T2059644 | Swingarm Assy, Silver | 1 | Includes bearings etc - items 3,4,15,16,18 & 22 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
