ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

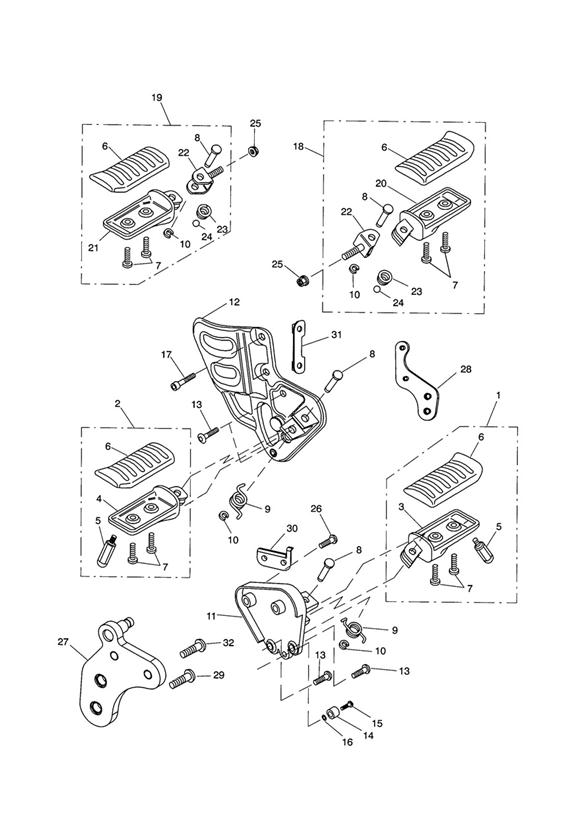

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2082403 | Footrest Assy, Front, LH | 1 | |
2 | T2080486 | Fußrastenanlage vorn | 1 | |
3 | T2080425 | Fußstütze | 1 | |
4 | T2080426 | Fußstütze | 1 | |
5 | 2080104-T0301 | Stift | 2 | |
6 | T2080227 | Pedalgummi | 4 | |
7 | T3330696 | Screw, But/Hd, M5 X 16, Slv | 8 | |
8 | T2080721 | Pivot Pin, Footrest | 4 | |
9 | T2080819 | Return Spring, Footrest | 2 | |
10 | T3500210 | Circlip, Ext,8 x 1 | 4 | |
11 | obs T2081295 | Control Plate, LH, Painted | 1 | |
12 | obs T2080716 | CONTROL PLATE, RH, SILVER | 1 | |
13 | obs T3330040 | Schraube | 4 | |
14 | obs T2070859 | Anschlag | 1 | |
15 | T3330627 | Screw, Pan/HD, TPT, Tx, M5 x 12 | 1 | |
16 | T3555555 | Washer, Nylon | 1 | |
17 | obs T2080475 | Bolzen | 1 | |
18 | obs T2082401 | Rear Footrest Assy, LH | 1 | |
19 | obs T2082402 | Rear Footrest Assy, RH | 1 | |
20 | T2080427 | Fußstütze | 1 | |
21 | T2080428 | Fußstütze | 1 | |
22 | obs 2080024-T0301 | Schwenkhalterg. | 2 | |
23 | T2080724 | Spring, Footrest (Rear) | 2 | |
24 | T2080725 | Detent Ball | 2 | |
25 | T3350250 | Locknut, Flanged, M10 | 2 | |
26 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 1 | |
27 | obs T2080858 | MOUNTING BRACKET, RH | 1 | ALL EXCEPT DE, ES, IT, JP, NL, NZ, SE & UK |
28 | T2080857 | MOUNTING BRACKET, LH | 1 | ALL EXCEPT DE, ES, IT, JP, NL, NZ, SE & UK |
29 | obs T3330164 | Srew, Skt, Hd, M10 X 10 | 2 | |
30 | obs T2080419 | Halterung, feder | 1 | ALL EXCEPT DE, ES, IT, JP, NL, NZ, SE & UK |
31 | obs T2080479 | Halterung, feder | 1 | ALL EXCEPT DE, ES, IT, JP, NL, NZ, SE & UK |
32 | obs T3330164 | Srew, Skt, Hd, M10 X 10 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
