Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

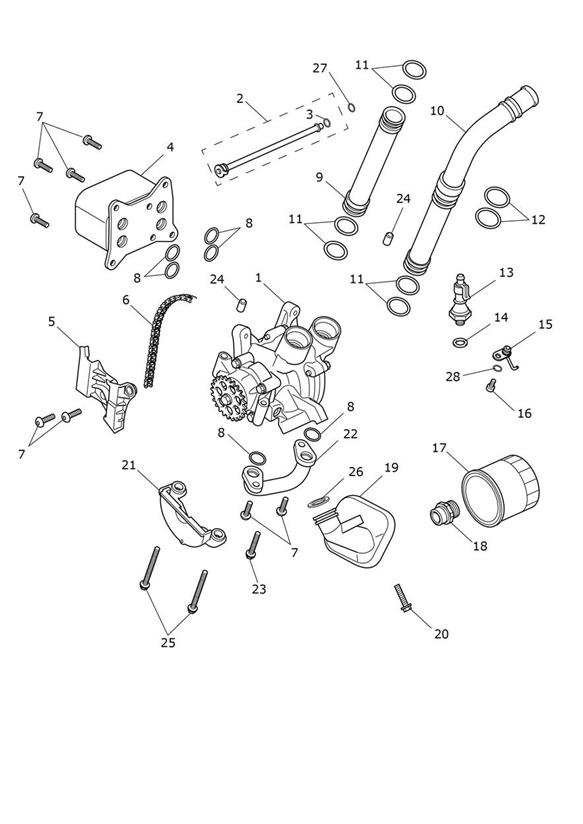

| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1210395 | Pump Assembly, Oil/Water | 1 | |
| 2 | T1210318 | Oil Feed Pipe, Gearbox | 1 | |
| 3 | T3600143 | O Ring, ID 9.1 x 1.6, Viton | 2 | |
| 4 | T1210294 | Heat Exchanger, Oil/Water | 1 | |
| 5 | T1214100 | Guide, Chain, Aux Guard | 1 | |
| 6 | T1219200 | Chain,6.35 Pitch,76 Link | 1 | |
| 7 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 8 | |
| 8 | T3600191 | O Ring,16 x 2 | 6 | |
| 9 | T1210297 | Pipe, Coolant Feed, Internal | 1 | |
| 10 | T1210338 | Pipe, Coolant, Return | 1 | |
| 11 | T3600124 | O Ring, ID 21.5 x 3 | 6 | |
| 12 | T3600235 | O Ring, ID 24 x 3 | 2 | |
| 13 | T1210091 | Oil Pressure Switch, M10 | 1 | |
| 14 | T3550546 | Washer, Cu, OD 16 x ID 10.2/ | 1 | |
| 15 | T1210382 | Spray Jet, Oil, Piston | 3 | |
| 16 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 3 | |
| 17 | T1218001 | Oil Filter, OES | 1 | |
| 18 | T1210438 | Oil Filter Adaptor | 1 | |
| 19 | T1210437 | Oil Strainer | 1 | |
| 20 | T3200134 | Bolt, RHHF, M6x25, Encaps | 1 | |
| 21 | T1210313 | Auxiliary, Chain Guard | 1 | |
| 22 | T1210314 | Oil Pipe, Internal | 1 | |
| 23 | T3205082 | Bolt, HHF, Lghtd, M6 x 35, Enc | 1 | |
| 24 | T3000101 | Dowel, Hollow,8 x 14 | 2 | |
| 25 | T3201055 | Bolt, RHHF, M6 x 60, Raw, Enc | 2 | |
| 26 | T3600106 | O-Ring,24 x 2.5 | 1 | |
| 27 | T3600109 | O Ring, ID 5.6 x 2.3 | 1 | |
| 28 | T3600176 | O Ring,6.1 x 1.6 | 3 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
