Schaltwelle - Tiger 1200 Rally Pro

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

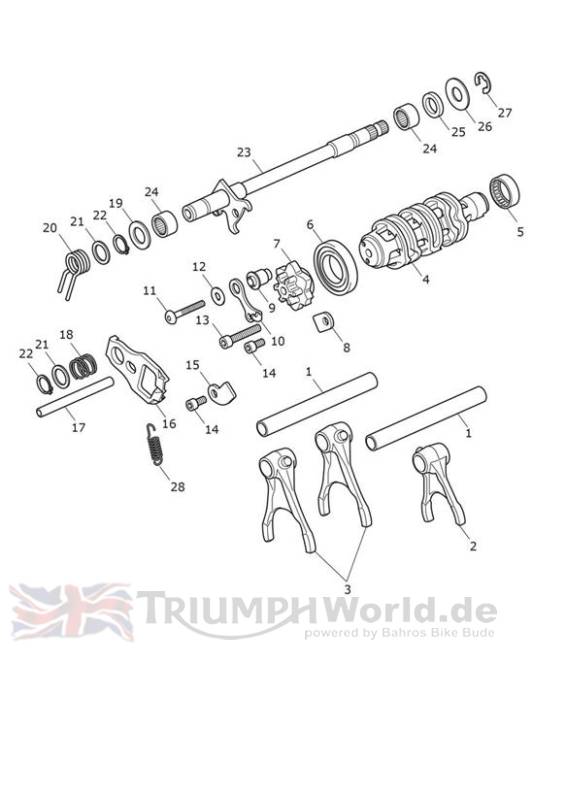

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T1190134	Selector Fork Shaft	2
2	T1197911	Fork Selector, Input	1
3	T1198911	Fork Selector, Output	2
4	T1199900	Selector Drum	1
5	T3802210	Bearing, Needle,22 x 28 x 10	1
6	T1190286	Bearing, Ball	1
7	T1191020	Detent Wheel	1
8	T1190207	ANKERSCHEIBE	1
9	T1194200	Dowel, Detent Arm	1
10	T1191095	Detent Arm Assembly	1
11	T3331499	Screw, Pan/Hd, Tx, M6 x 35	1
12	T3554200	Washer, Hardened,6.5 x 16 x 1	1
13	T3050302	Capscrew, Skt/Hd, M6 x 35	1
14	T3051062	Screw, M6 x 12, Enc, Raw	2
15	T1191025	Keeper Plate	1
16	T1198765	Pivot Plate	1
17	T3000205	Dowel, Solid,8 x 35	1
18	T1192522	Spring, Coil, Pivot Plate	1
19	T3550444	Washer,15.5 x 25	1
20	T1191070	Return Spring	1
21	T3550236	Washer,14 x 20 x 1.6	2
22	T3502535	Circlip, Din 471, Dia. 14.0	2
23	T1199920	Selector Mechanism Shaft Assy	1
24	T3800001	Bearing, Needle,20 x 14 x 12	2
25	T3600088	SEAL, OIL,14X22X4.5	1
26	T3550090	Axialscheibe	1
27	T3500044	Seegerring	1
28	T1191095	Linear Detent Spring	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
