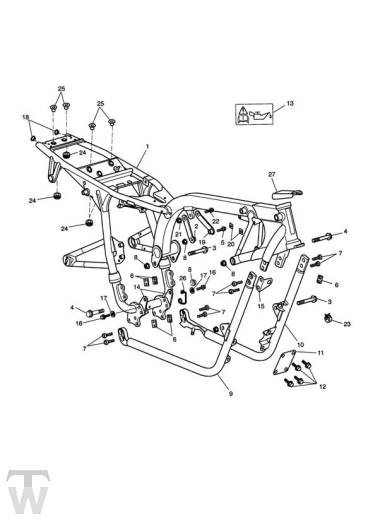

Hauptrahmen - Scrambler Vergaser

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

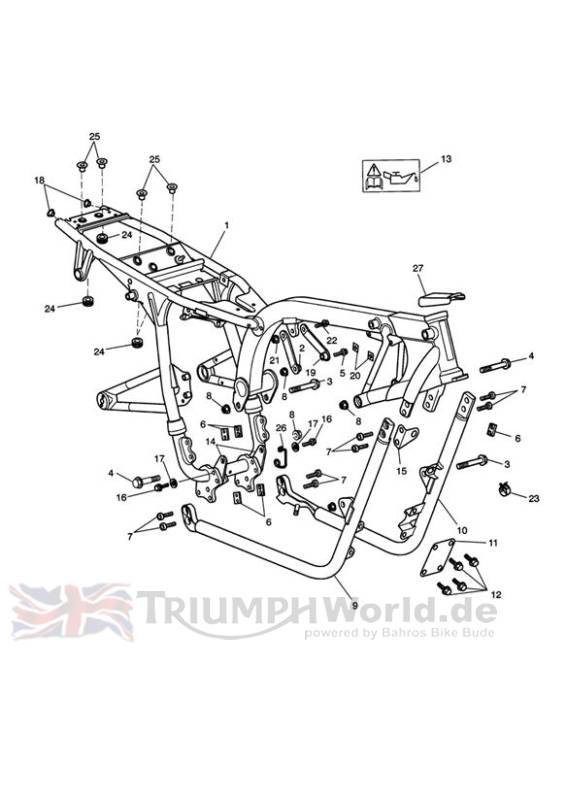

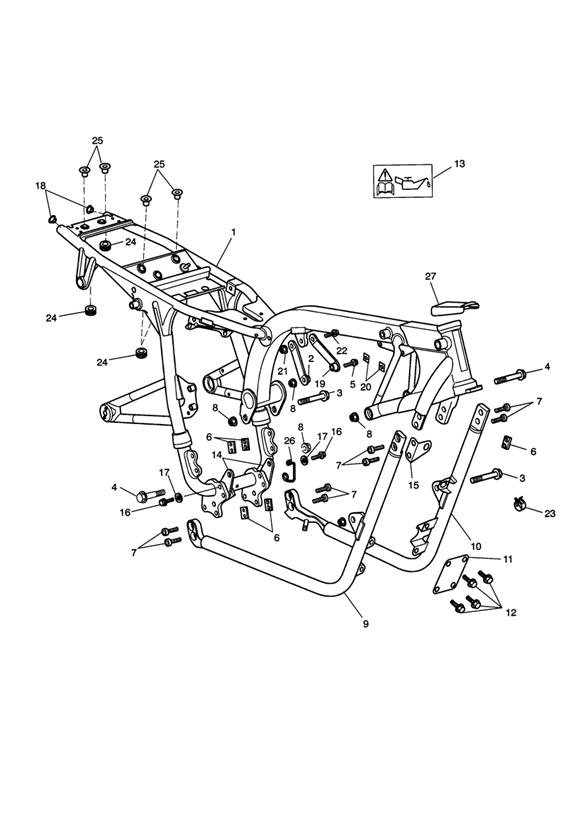

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2075307	Frame Assy, World	1	All Mkts except US, TW, AR, BR & CA
1	obs T2075308	Frame Assy, Americas	1	US 49 States, AR & BR
1	obs T2075309	Frame Assy, Canada	1	CA
1	obs T2075316	Frame Assy, California	1	US Cal, TW
2	T2075057	Halterung, feder	1
3	T3334635	Screw, HHF, M12 x 1.25 x 130	2
4	T3332528	Bolt, TX, M12 x 170,10.9, Slv	2
5	T3151021	Bolt, HHF, M12 x 55,10.9, Slv	1
6	T2075055	Halterung, feder	5
7	T3203206	Screw, Cap/Hd, M10 x 35, Slv	8
8	T3350234	Locknut, Flgd, M12 x 1.25	4
9	T2075271	Cradle, RH, Painted	1
10	T2075241	Cradle, LH, Painted	1
11	T2075056	Platte	1
12	T3205156	Bolt, HHF, Lghtd, M8 x 16, Slv	4
13	T3900136	Schild	1
14	T2075008	Motor	1
15	T2075034	Halterung, feder	1
16	T3332162	Screw, M10 X 30, Enc	2
17	T3555028	Washer,10.5 x 25 x 2	2
18	T3450060	Kappe	2
19	T2075068	Halterung, feder	1
20	T3351002	Nut, Captive, U-Type, M5, Slv	2
21	T3350004	Flanschmutter	1
22	T3202319	Bolt, HHF, M8 x 35, Slv	1
23	T3700108	Splint	2
24	T3021100	Grommet, Dia 13 x 1.8	4
25	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	4
26	T2072323	Guide, Brake Pipe Rear	1
27	T2072702	Rubbing Strip	1	317247 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
