Lenker Schalter - Scrambler Vergaser

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

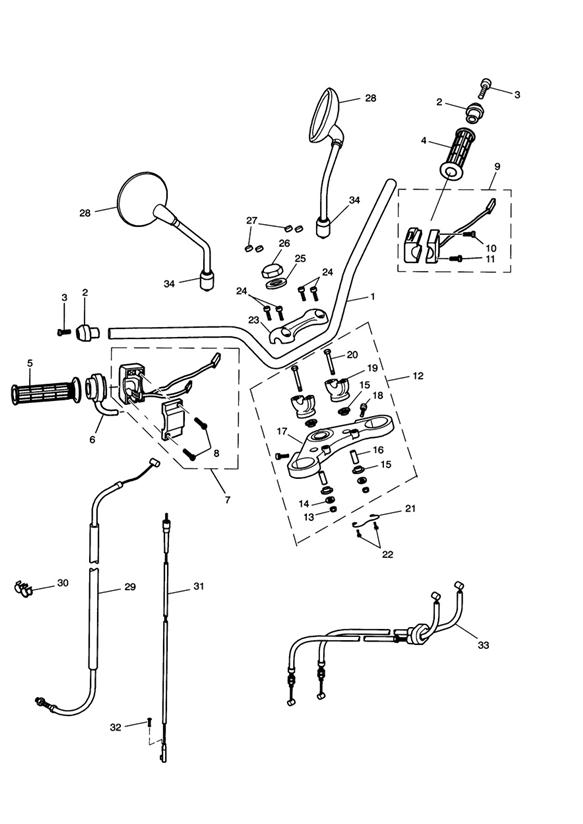

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2040394	Handlebar Assy	1
2	T2043403	Weight, Bar End	2
3	T3330643	Screw, M5 x 30, CSK SKT, Patch	2
4	T2040740	GRIFFGUMMI, LINKS	1
5	T2040254	GASGRIFF	1	Includes Throttle Tube
6	T2040252	BETAETIGUNGSMECHANISMUS-GASZUG	1
7	T2040096	SCHALTEREINHEIT LENKER, RECHTS	1
8	T3331800	Schraube	2
9	T2040328	SCHALTEREINHEIT, LENKER, LINKS	1
10	obs T3331810	Schraube	1
11	T3331790	Schraube	1
12	T2042555	GABELBRUECKE OBEN	1
13	T2043082	Nut, M10,14 A/F	2
14	T3555030	Washer,10.5 x 30 x 2.5	2
15	T2047041	GUMMIBUCHSE	4
16	T2040807	Sleeve, Dia,13 x 43	2
17	T2042556	Upper Yoke	1
18	T2047044	HUTSCHRAUBE	2
19	T2042559	Risers, Top Yoke	2
20	T2047040	SCHRAUBE, M10	2
21	T2043492	Cable Guide, Wire	1
22	T3331625	Screw, Btn Hd, M8 x 12, Slv	2	> 340427-F2 & 352597-F4
22	T3331625	Screw, Btn Hd, M8 x 12, Slv	2	F2-340428 & F4-352598 >
23	T2042558	KLEMME, LENKERARMATUR	1
24	T3051097	Screw, Cap/Hd, M8 x 25, Silver	4
25	T2040061	UNTERLEGSCHEIBE	1
26	T2040060	MUTTER	1
27	T3450200	Stopfen	4
28	T2300781	Mirror Assy	2
29	T2040485	Cable Guide, Wire	1
30	T2040811	Twin Clip, Brake Hose	2
31	T2040481	CABLE, SPEEDOMETER	1
32	T3331017	Screw. Phil CSK. M5 x 20, Slv	1
33	obs T2040490	GASZUG, ZWEIFACH	1	> 317246
33	T2040569	Cable, Throttle, Twin	1	317247 >
34	T2300595	Knockback Cover, Mirror	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
