ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

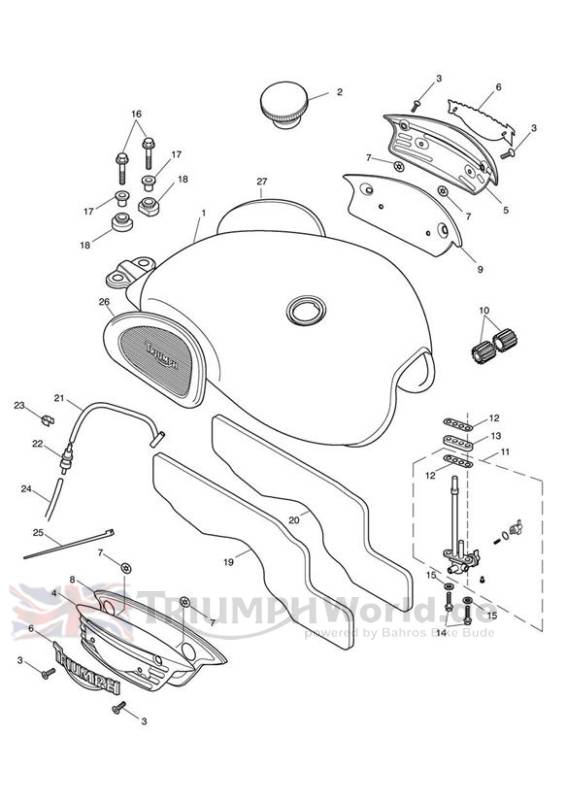

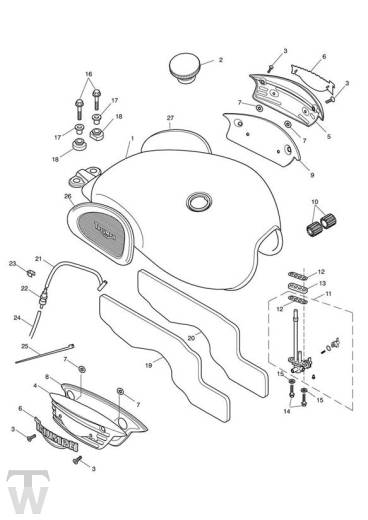

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2400184-NF | Fuel Tank Assy | 1 | Fusion White/Caspian Blue |
1 | obs T2400183-NF | Fuel Tank Assy | 1 | Fusion White/Tornado Red; Includes knee pads, items 26 & 27 |
1 | obs T2400184-MH | Fuel Tank Assy | 1 | Aluminium Silver/Roulette Green 281466-F2 / 279279-F4 > |
2 | T2400597 | Fuel Filler Cap, Screw Type | 1 | |
3 | T3330529 | Schraube | 4 | |
4 | T3900341 | Plakette | 1 | |
5 | T3900340 | Plakette | 1 | |
6 | T3900078 | LOGO, FUEL TANK BADGE | 1 | |
7 | T3500071 | Aufsteckbefestigung | 4 | |
8 | T3660140 | Dichtung | 1 | |
9 | T3660141 | Dichtung | 1 | |
10 | T2400603 | Bush, Tank Mount | 2 | |
11 | T2400150 | Hahn | 1 | |
12 | 2400086-T0301 | Dichtung | 2 | |
13 | T2400151 | Distanzstück | 1 | |
14 | T3331102 | Schraubbolzen | 2 | |
15 | 3550150-T0301 | Scheibe, abdicht- | 2 | |
16 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
17 | T3010042 | Flanged Sleeve, M6 x 10 x 18 | 2 | |
18 | T2400602 | Grommet, Long, Tank Rear Mount | 2 | |
19 | T2301091 | Wärmeschutzbl. | 1 | |
20 | T2301092 | Wärmeschutzbl. | 1 | |
21 | T2401560 | Kit, Roll Over Valve | 1 | > 265150 |
21 | T2401550 | Hose, Tank Breather | 1 | 265151 > |
22 | T2401560 | Kit, Roll Over Valve | 1 | > 265150 |
22 | T2400074 | Roll Over Valve | 1 | 265151 > |
23 | T3700233 | Clip, Brake Hose | 1 | |
24 | T2400774 | Schlauchleitung | 1 | |
25 | T3700015 | Kabelbinder | 1 | |
26 | T2400159 | Tankpad | 1 | |
27 | T2400158 | Knee Pad, Fuel Tank, LH | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
