Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

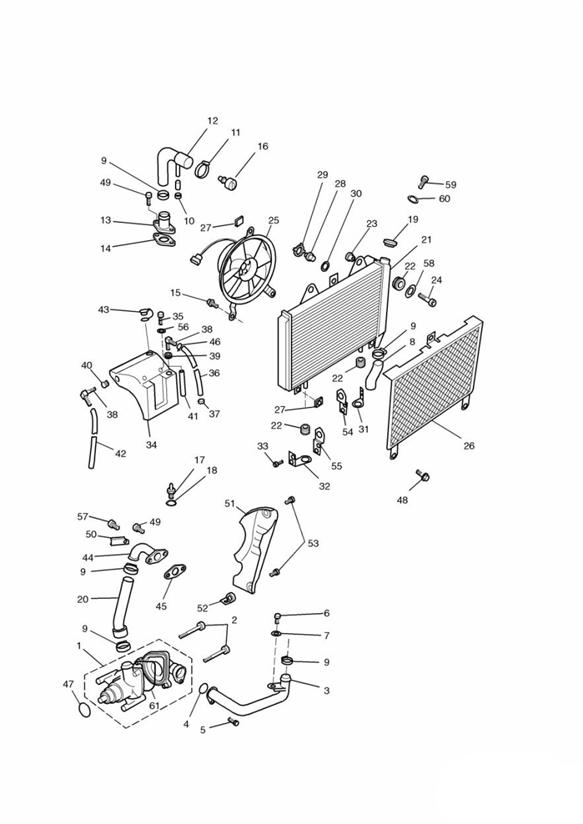

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs 2100013-T0301 | Pumpe, kuehlwasser- | 1 | » 55071 Grey |
| 1 | obs 2100000-T0301 | Pumpe, kuehlwasser- | 1 | 55072 » Black |
| 2 |  T3205075 | Bolt, HHF, Lghtd, M6 x 65, Slv | 2 | |
| 3 | obs 2100125-T0301 | Leitung, wasserfuell- | 1 | » 55071 Bottom Grey |
| 3 | obs 2100050-T0301 | Leitung, wasserfuell- | 1 | 55072 » Bottom Black |
| 4 | T3600036 | O ring | 1 | |
| 5 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
| 6 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 1 | |
| 7 | obs 3550030-T0301 | Scheibe | 1 | M8 |
| 8 | T2100071 | Hose, Radiator, Bottom,3 Cyl | 1 | Radiator |
| 9 | T2102242 | Schl.schelle | 5 | |
| 10 | obs T2102110 | Schl.schelle | 1 | |
| 11 | T2102116 | Schl.schelle | 1 | |
| 12 | 2100009-T0301 | Ob. schlauch | 1 | Radiator |
| 13 | obs 2100114-T0301 | Verbindung | 1 | Cylinder head |
| 14 | T2100054 | Gasket, Cyl Head Outlet | 1 | Cylinder head |
| 15 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 2 | |
| 16 | T2102323 | Thermostat | 1 | |
| 17 | 2102150-T0301 | Sensor, temperatur | 1 | |
| 18 | obs 3550020-T0301 | Dichtscheibe | 1 | M10 |
| 19 | T2100074 | Cap Assy | 1 | Radiator |
| 20 | T2100110 | Schlauch, auslaß- | 1 | Water pump |
| 21 | obs 2101300-T0301 | Kühler | 1 | |
| 22 | T3020300 | Grommet, Dia 19.5 x 4 Panel | 4 | |
| 23 | obs T3010262 | Scheibe mit Hülse | 2 | |
| 24 | 3050034-T0301 | Hutschraube | 2 | M8 x 25mm |
| 25 | 2101202-T0301 | Lüfter | 1 | |
| 26 | obs T2100129 | Grill | 1 | |
| 27 | T3350111 | Nut, Captive, M6 | 3 | M6 |
| 28 | obs 2101270-T0301 | Schalter | 1 | Fan |
| 29 | 2101274-T0301 | Riegel | 1 | Fan switch |
| 30 | obs 2101272-T0301 | Dichtung | 1 | Fan switch |
| 31 | T2101314 | Halter | 1 | » 36433 Lower LH |
| 32 | T2101315 | Halter | 1 | » 36433 Lower RH |
| 33 | T3203222 | Bolt, HHF, M6 x 12, Slv | 4 | |
| 34 | obs T2100400 | Ausdehn.behält. | 1 | |
| 35 | T3300062 | Niet | 2 | |
| 36 | T3620300 | Leitung, kraftstoff- | 1 | Radiator to expansion tank |
| 37 | obs 3700075-T0301 | Schl.schelle | 1 | |
| 38 | T2100405 | Elbow, ID 8.0 Tube | 2 | |
| 39 | obs 3450075-T0301 | Gummilager | 1 | |
| 40 | T3450035 | Grommet, Dia 8, Dia 12.5,3 | 1 | |
| 41 | T3620320 | Pipe, Expansion Tank, Internal | 1 | Expansion tank |
| 42 | T3620305 | Rohrleitung | 1 | |
| 43 | T2100997 | Cap, Expansion Tank | 1 | |
| 44 | obs 2102139-T0301 | Winkelanschluß | 1 | » 100408 Cylinder block |
| 44 | obs T2102162 | Winkelanschluß | 1 | 100409 » Cylinder block |
| 45 | T2102143 | Dichtung | 1 | |
| 46 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
| 47 | 3600160-T0301 | O-ring | 1 | |
| 48 | 3330504-T0301 | Schraube | 5 | |
| 49 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 3 | |
| 50 | T2100049 | Halterung, feder | 1 | |
| 51 | obs 2100044-T0301 | Deckel | 1 | » 55071 |
| 51 | 2100043-T0301 | Deckel | 1 | 55072 » » 100408 |
| 52 | 2100037-T0301 | Halterung, feder | 1 | 100408 » |
| 53 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | » 55071 |
| 53 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | 55072 » » 100408 |
| 54 | T2101314 | Halter | 1 | 36434 » Radiator mounting LH One piece |
| 55 | T2101315 | Halter | 1 | » 36433 Radiator mounting RH |
| 55 | T2101315 | Halter | 1 | 36434 » Radiator mounting RH One piece |
| 56 | obs T3550135 | Unterlegscheibe | 2 | M6 |
| 57 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 1 | |
| 58 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
| 59 | obs T3050000 | Hutschraube | 1 | |
| 60 | T3555004 | Washer,6.4 x 14 x 1.6 | 1 | |
| 61 | T3600230 | Packung, wasserpumpen- | 1 | |
| 62 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
