ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

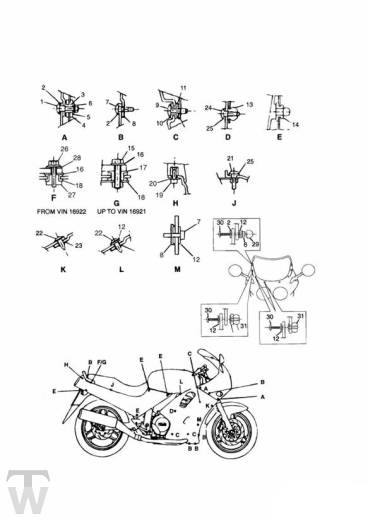

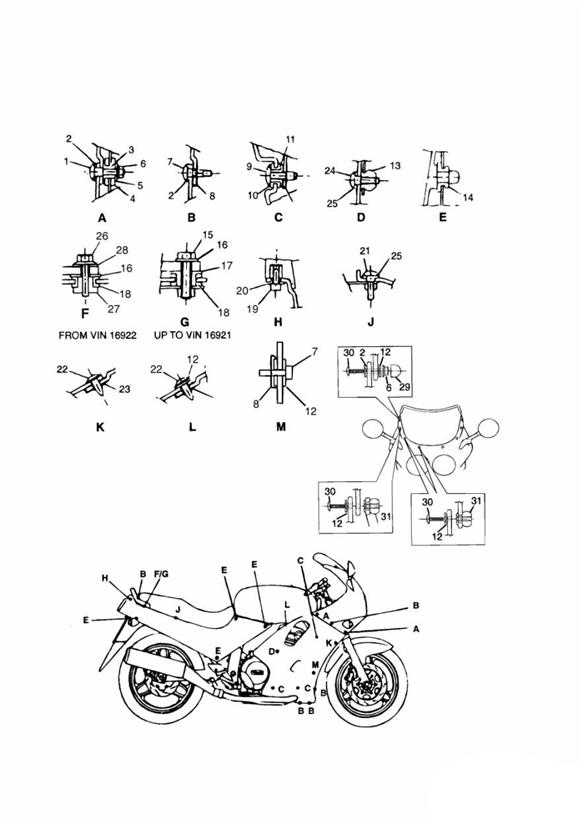

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs 3330511-T0301 | Schraubbolzen | 6 | M5 x 25mm |
2 | 3550055-T0301 | Unterlegscheibe | 11 | |
3 | 3010010-T0301 | Scheibe mit H?lse | 4 | |
4 | T3021100 | Grommet, Dia 13 x 1.8 | 4 | |
5 | T2700493 | Nut & Washer Assy, M5, Slv | 4 | |
6 | T3350010 | Sich.mutter | 4 | M5 |
7 | obs 3330515-T0301 | Schraubbolzen | 8 | M5 x 16mm Silver |
7 | T3330749 | Screw, But/HD, Shld, M5 x 16 | 8 | M5 x 16mm Black |
7 | T3330749 | Screw, But/HD, Shld, M5 x 16 | 9 | Special Edition Daytona 1200 |
8 | T3350123 | Nut, Captive, M5, Non-Secured | 5 | |
9 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 4 | |
10 | T3020153 | Grommet,13 x 3 x 10 | 4 | |
11 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 4 | |
12 | T3550050 | Plastic Washer | 8 | |
13 | 3350060-T0301 | Mutter | 6 | M6 |
14 | T3020029 | Grommet, Side Panel | 8 | |
15 | T3202319 | Bolt, HHF, M8 x 35, Slv | 2 | |
16 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
17 | 3010220-T0301 | Scheibe mit H?lse | 2 | |
18 | T3021250 | Grommet, Dia 18x4 | 2 | |
19 | T3330421 | Schraube | 2 | M6 x 12mm |
20 | T3555021 | Washer,4.3X16.0X1.0 | 2 | |
21 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | M6 x 24mm |
22 | 3330420-T0301 | Schraube | 21 | |
23 | 3350025-T0301 | Kastenmutter | 15 | |
24 | T3330095 | Schraubbolzen | 2 | M6 x 20mm |
25 | obs 3550060-T0301 | Unterlegscheibe | 2 | |
26 | obs T3200135 | Schraubbolzen | 2 | M8 x 35mm |
27 | T3010270 | Buchse | 2 | |
28 | T3550275 | Unterlegscheibe M8 | 2 | |
29 | obs T3450052 | Kappe | 2 | |
30 | T3330635 | Schraube | 9 | M5 x 16mm |
30 | T3990003 | KIT,8 screws w/screen fstners | 1 | Comprises 9 off T3330635 |
31 | T3350050 | Wellnut, M5 | 6 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
