ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

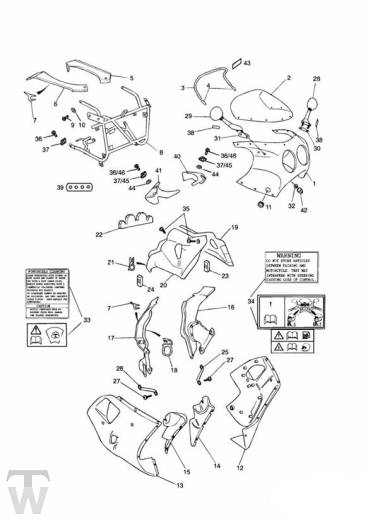

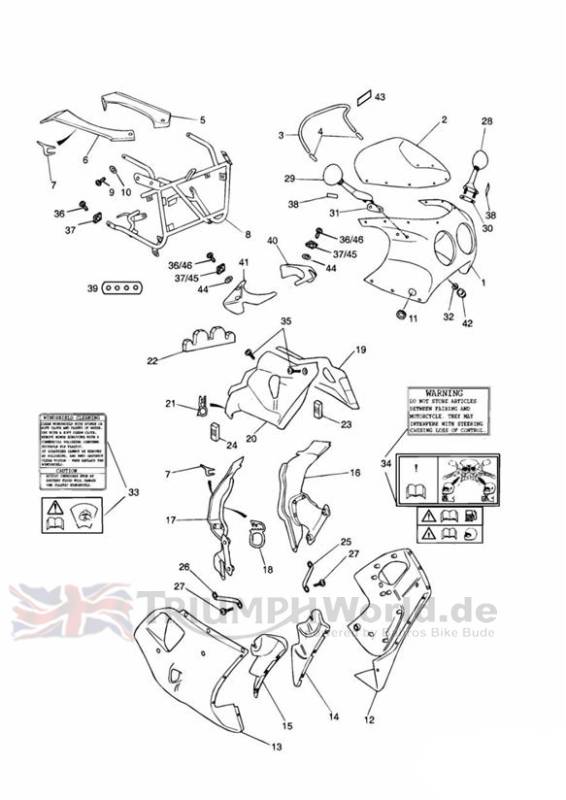

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs 2304010-T0301 | Verkleidung Cockpit | 1 | Pimento Red |
1 | obs 2304011-T0301 | Verkleidung Cockpit | 1 | Barracuda Blue |
1 | obs 2304012-T0301 | Verkleidung Cockpit | 1 | Racing Yellow |
1 | obs T2304035-PC | Verkleidung Cockpit | 1 | Diablo Black |
1 | obs T2304035-PG | Verkleidung Cockpit | 1 | Jet Black |
1 | obs T2304028-FA | Verkleidung Cockpit | 1 | Racing Yellow Super III |
1 | obs T2304042-PG | Verkleidung Cockpit | 1 | Jet Black Special Edition Daytona 1200 |
2 | obs T2300855 | Windschutzscheibe | 1 | |
3 | obs T3660064 | Zierteil | 1 | |
4 | obs T3700057 | Verzier.klemme | 2 | |
5 | obs T2300565 | Abdeckung links | 1 | |
6 | obs T2300567 | Abdeckung rechts | 1 | |
7 | obs 3660051-T0301 | Trim Infill, Outer,550 | 4 | Cut to length |
8 | obs T2300179 | Unterbau | 1 | Upper |
8 | obs T2300179 | Unterbau | 1 | Upper |
9 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
10 | T3550013 | Unterlegscheibe | 2 | |
11 | obs 2700023-T0301 | Gummilager | 2 | |
12 | obs 2306141-T0301 | Verkleidung Seitenteil links | 1 | Pimento Red |
12 | obs 2306143-T0301 | Verkleidung Seitenteil links | 1 | Barracuda Blue |
12 | obs 2306145-T0301 | Verkleidung Seitenteil links | 1 | Racing Yellow |
12 | obs T2306149-PC | Verkleidung Seitenteil links | 1 | Diablo Black |
12 | obs T2306149-PG | Verkleidung Seitenteil links | 1 | Jet Black |
12 | obs T2306147-FA | Verkleidung Seitenteil links | 1 | Racing Yellow Super III |
12 | obs T2306155-PG | Verkleidung Seitenteil links | 1 | Jet Black Special Edition Daytona 1200 |
13 | obs 2306142-T0301 | Verkleidung Seitenteil rechts | 1 | Pimento Red |
13 | obs 2306144-T0301 | Verkleidung Seitenteil rechts | 1 | Barracuda Blue |
13 | obs 2306146-T0301 | Verkleidung Seitenteil rechts | 1 | Racing Yellow |
13 | obs T2306150-PC | Verkleidung Seitenteil rechts | 1 | Diablo Black |
13 | obs T2306150-PG | Verkleidung Seitenteil rechts | 1 | Jet Black |
13 | T2306148-FA | Verkleidung Seitenteil rechts | 1 | Racing Yellow Super III |
13 | obs T2306156-PG | Verkleidung Seitenteil rechts | 1 | Jet Black Special Edition Daytona 1200 |
14 | obs 2300545-T0301 | Saugrohr | 1 | LH |
15 | obs 2300547-T0301 | Saugrohr | 1 | RH |
16 | T2300573 | Innenverkleidung li | 1 | 4 Cyl |
16 | obs T2300569 | Innenverkleidung li | 1 | 3 Cyl |
17 | T2300575 | Innenverkleidung re | 1 | 4 Cyl |
17 | obs T2300571 | Innenverkleidung re | 1 | 3 Cyl |
18 | 3660014-T0301 | Zierteil | 2 | Cut to length |
19 | obs 2300511-T0301 | Verkleidg. Links | 1 | >> 30332 3 & 4 Cyl |
19 | obs T2300510 | Verkleidg. Links | 1 | 30333 >> 3 & 4 Cyl |
20 | obs 2300515-T0301 | Verkleidg. Rechts | 1 | >> 30332 4 Cyl |
20 | obs T2300514 | Verkleidg. Rechts | 1 | 30333 >> 4 Cyl |
20 | obs 2300513-T0301 | Verkleidg. Rechts | 1 | >> 30332 3 Cyl |
20 | obs T2300512 | Verkleidg. Rechts | 1 | 30333 >> 3 Cyl |
21 | obs 3660016-T0301 | Zierteil | 2 | Cut to length |
22 | T3660087 | Dichtung | 1 | |
23 | 3660100-T0301 | Dichtung links | 1 | |
24 | 3660095-T0301 | Dichtung rechts | 1 | |
25 | 2300043-T0301 | Konsole links | 1 | 4 Cyl |
25 | 2300045-T0301 | Konsole links | 1 | 3 Cyl |
26 | 2300044-T0301 | Konsole rechts | 1 | 4 Cyl |
26 | obs 2300046-T0301 | Konsole rechts | 1 | 3 Cyl |
27 | T3201228 | Bolt, HHF, M8 x 14, Slv | 2 | |
28 | obs 2300151-T0301 | Spiegelbaus. l. | 1 | |
29 | obs 2300152-T0301 | Spiegelbaus. r. | 1 | |
30 | obs 2300034-T0301 | Halt.auflage | 1 | LH |
31 | 2300154-T0301 | Halt.auflage | 1 | RH |
32 | T3350012 | Sich.mutter | 4 | M6 |
33 | obs 3900040-T0301 | Schild | 1 | >> 16921 Windscreen cleaning UK, NZ, AU, ZA, GR, CY, HK, MY, SE |
33 | obs 3910040-T0301 | Schild | 1 | >> 16921 Windscreen cleaning CH, DE |
33 | obs 3901040-T0301 | Schild | 1 | >> 16921 Windscreen cleaning NL |
33 | obs 3902040-T0301 | Schild | 1 | >> 16921 Windscreen cleaning FR |
33 | obs 3903040-T0301 | Schild | 1 | >> 16921 Windscreen cleaning IT |
33 | obs 3904040-T0301 | Schild | 1 | >> 16921 Windscreen cleaning AR, ES |
33 | obs 3906040-T0301 | Schild | 1 | >> 16921 Windscreen cleaning JP |
33 | obs 3907040-T0301 | Schild | 1 | >> 16921 Windscreen cleaning BR, PT |
33 | obs T3900153 | Label, Windscreen Cleaning | 1 | >> 16921 Windscreen cleaning CA |
33 | obs T3900153 | Label, Windscreen Cleaning | 1 | 16922 >> Windscreen cleaning All Markets |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | >> 16921 Fairing stowage UK, NZ, AU, ZA, GR, CY, HK, MY, SE |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | >> 16921 Fairing stowage CH, DE |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | >> 16921 Fairing stowage NL |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | >> 16921 Fairing stowage FR |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | >> 16921 Fairing stowage IT |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | >> 16921 Fairing stowage AR, ES |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | >> 16921 Fairing stowage JP |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | >> 16921 Fairing stowage BR, PT |
34 | T3900132 | Label, Fuel Tank, Faired | 1 | CA only > 16921, All Mkts 16922 > |
35 | 3330504-T0301 | Schraube | 4 | M6 x 20mm |
36 | obs 3330418-T0301 | Schraube | 10 | Daytona 900/1200 |
36 | obs 3330418-T0301 | Schraube | 6 | Super III |
37 | obs 3350025-T0301 | Kastenmutter | 10 | Daytona 900/1200 |
37 | obs 3350025-T0301 | Kastenmutter | 6 | Super III |
38 | T3900012 | AUFKLEBER | 2 | Mirror |
39 | obs T2300457 | Platte | 1 | |
40 | obs T2300576 | Arm.br.abd. Links | 1 | Daytona 900/1200 |
40 | obs T2300935 | Arm.br.abd. Links | 1 | Super III |
41 | T2300577 | Arm.br.abd. Rechts | 1 | Daytona 900/1200 |
41 | obs T2300930 | Arm.br.abd. Rechts | 1 | Super III |
42 | T3450124 | Cap | 4 | 10mm |
43 | obs T3660056 | Kleber | 2 | |
44 | T3550265 | Unterlegscheibe | 4 | Stainless Super III |
45 | T3350123 | Nut, Captive, M5, Non-Secured | 4 | Super III only |
46 | T3330075 | Schraube | 4 | Stainless Super III |
47 | 3660041-T0301 | Trim, LH, Infill Outer,130g | 1 | |
48 | 3660048-T0301 | Trim, RH, Infill Outer,450g | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
