Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

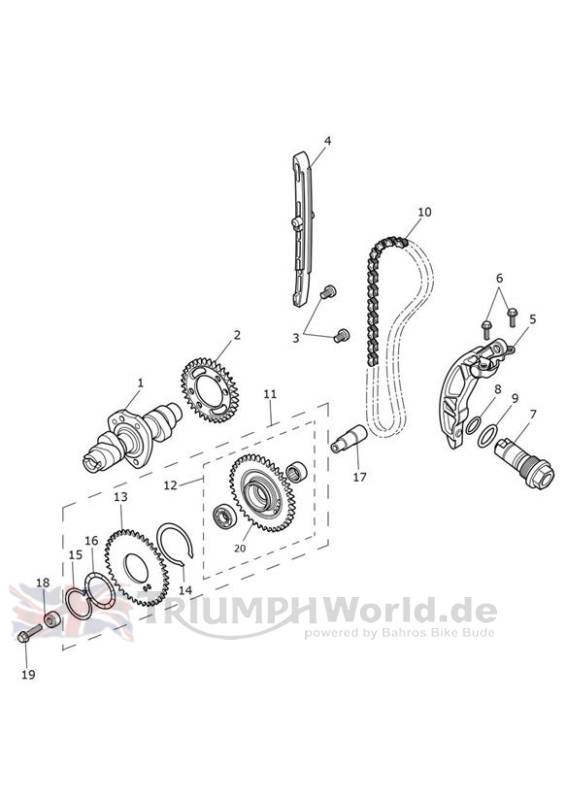

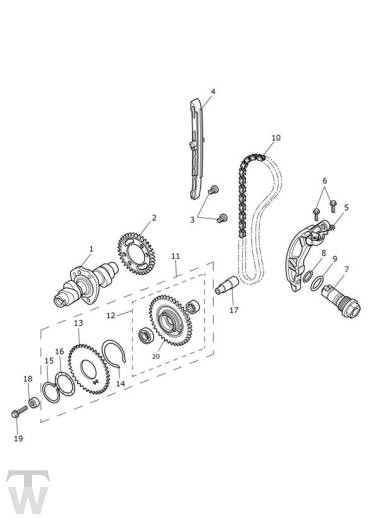

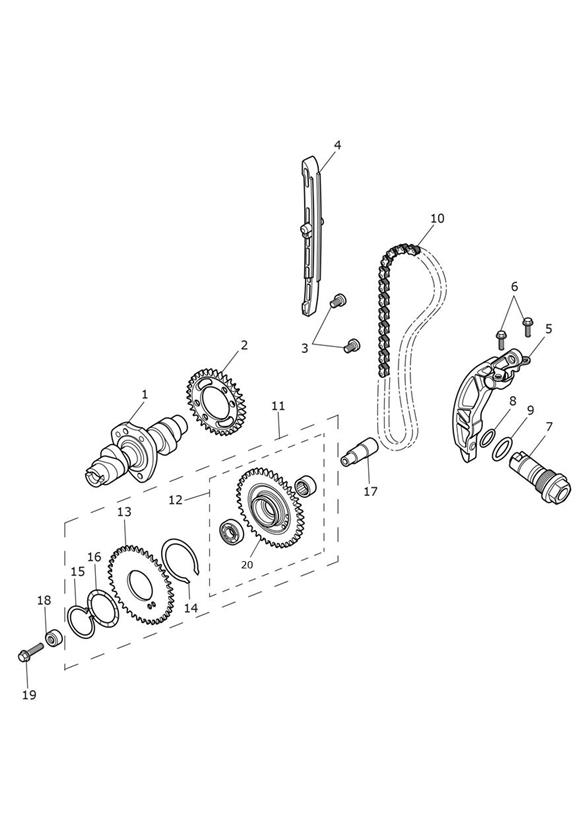

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T1147504 | Camshaft, Machined | 1 | Please ask Dealer |
| 1 | T1147542 | Camshaft, Machined | 1 | Please ask Dealer |
| 2 | T1140362 | Sprocket, Camshaft | 1 | |
| 3 | T3053005 | Screw, Pan, M7 x 12 | 2 | |
| 4 | T1140402 | Rubbing Strip | 1 | |
| 5 | T1140360 | Tensioner Blade, Camshaft | 1 | |
| 6 | T3051063 | Screw, Cap/Hd, M6 x 16, Enc, Raw | 2 | |
| 7 | T1140361 | Hydraulic Tensioner | 1 | |
| 8 | T3600199 | O Ring,18.8 x Dia 1.9 | 1 | |
| 9 | T3601276 | O Ring, ID 23.7 x 2.9 | 1 | |
| 10 | T1140363 | Chain, Cam Drive,96 Links | 1 | |
| 11 | T1140481 | Cam Idler Assy,18T,45T | 1 | |
| 12 | T1140391 | Cam Idler Assy & Bearings | 1 | |
| 13 | T1140452 | Backlash Idler Gear,45T | 1 | |
| 14 | T1140058 | TORSIONSFEDER,2.8 mm | 1 | |
| 15 | T3500920 | Circlip, ID 32.2 | 1 | |
| 16 | T3551985 | Washer, Wave Spring | 1 | |
| 17 | T1140523 | Idler Shaft | 1 | |
| 18 | T1140431 | Spacer, Idler | 1 | |
| 19 | T3200147 | Bolt, RHHF, M6 x 30 | 1 | |
| 20 | T1140261 | Gear, Sprocket, Idler,18T,45T | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
