Kühlung - Street Triple ab FIN560477

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

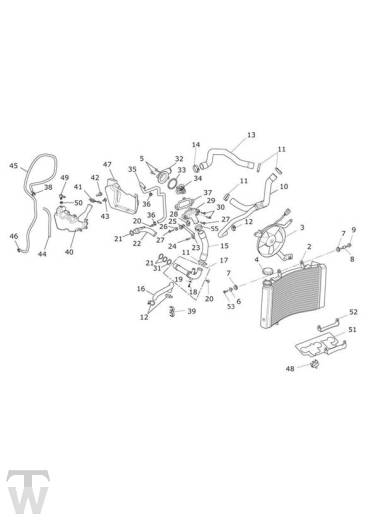

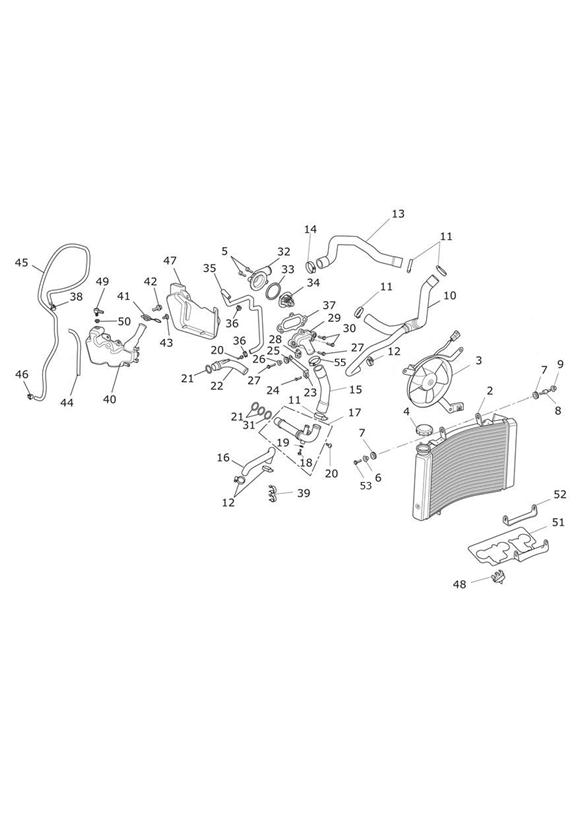

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
2	T2100840	Radiator	1	> 597973
2	T2101621	Radiator Assy	1	597974 >
3	T2100274	Fan, Cooling,170 Dia	1	> 597973
3	T2101622	Fan Assy	1	597974 >
4	T2100164	Cap Assy, Radiator	1	> 597973
4	T2101623	Cap Assy	1	597974 >
5	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	2
6	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	1
7	T3020153	Grommet,13 x 3 x 10	2
8	T2100513	Stud, M6, Bar, Radiator	1	> 626497
8	T2100498	Stud, M6, Bar, Radiator	1	626498 >
9	T3350305	Locknut, Flgd, M6 x 1.0, Slv	1
10	T2100841	Hose, Water Inlet, T-Piece	1
11	T3707580	Hose Clip, Dia 20-32	4	> 632887
11	T3706214	Clamp, Constant Tension, Dia 29	4	632888 >
12	T3707570	Hose, Clip Dia 12-22	3	> 632887
12	T3706211	Clamp, Constant Tension, Dia 19	3	632888 >
13	T2100919	Hose, Water, Head to Rad	1
14	T3707585	Clip, Hose, Dia 27-35	1	> 632887
14	T3706216	Clamp, Constant Tension, Dia 32	1	632888 >
15	T2105201	Hose, Water Pump, Outlet	1
16	T2105111	Hose, Coolant, Pump Outlet	1
17	T2107013	Pipe, Water Pump Outlet	1
18	T3200444	Bolt, M6 x 10	1
19	T3551111	Copper Washer, M6 x 12	1
20	T3205064	Bolt, RHHF, Domed, S/S, M6 x 16, Enc	2
21	T3600124	O Ring, ID 21.5 x 3	3
22	T2107012	Pipe, Water Pump Inlet	1
23	T2100842	Bracket, Radiator, Lower, Front	1
24	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	1
25	T3020033	Grommet; 12 x 2 x 9.6	1
26	T3010144	Flgd Sleeve, M6 x 9.6 x 10.5	1
27	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	3	> 626497
27	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	2	626498 >
28	T2100168	Bracket, Radiator, Lower, Rear	1
29	T2100224	Cover, Water Inlet	1
30	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	2
31	T3600190	O-ring	1
32	T2100206	COVER, WATER OUTLET	1
33	T2100201	Seal, Thermostat	1
34	T2100675	Thermostat	1
35	T2100408	Hose, Bypass, Water	1
36	T3700440	Clip, Hose,11-12.5mm	2
37	T2100205	Gasket, Water Inlet	1
38	T3700077	Splint	1
39	T2100848	Twin Hose Clip	1
40	T2103004	Expansion Tank	1
41	T2101015	Cap, Expansion Tank	1
42	T3205254	Bolt, HHF, Lghtd, M8 x 20, Slv	1
43	T3330858	Bolt, But/Hd, M6 x 15, Shld, Slv	1
44	T2103006	Hose, Expansion Tank Overflow	1
45	T2103005	Hose, Expansion Tank to Rad	1
46	T3700440	Clip, Hose,11-12.5mm	2	> 684904
46	T3700440	Clip, Hose,11-12.5mm	1	684905 >
47	T2103007	Cover, Expansion Tank, Mldg	1
48	T3700235	Multi Brake Hose Clip	1
49	T2100433	Elbow, Overflow, Quickfit	1
50	T3450141	Grommet, TPE, Quickfit	1
51	T2106001	Air Deflector	1	> Eng No 627856
51	T2106008	Air Deflector	1	Eng No 627857
52	T2106002	Retainer	1	> 626497
52	T2106003	Air Deflector Retainer Bracket	1	626498 >
53	T3205070	Bolt, HHF, Lghtd, M6 x 30, Slv	1	626498 >
54	T4007771	Coolant, OAT, Premix, D2053	-	Not Illustrated
55	T3707580	Hose Clip, Dia 20-32	1	> 632887
55	T3706215	Clamp, Constant Tension, Dia 30	1	632888 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
