Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

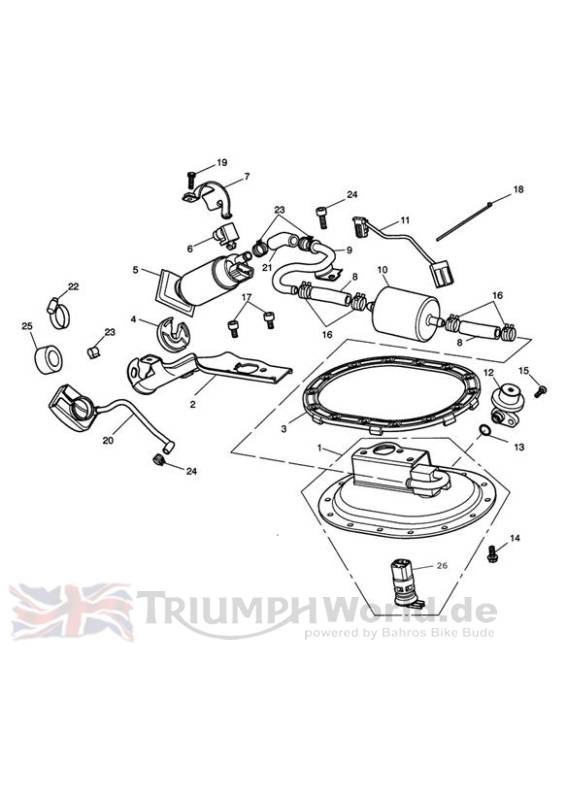

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2406008 | Kit, Pump Plate & O Ring | 1 | > 551611 |
| 1 | T2406004 | Pump & Plate, Connector Assy | 1 | 551612 > |
| 2 | T2403105 | Pressing, Fuel Pump | 1 | |
| 3 | T2401154 | Seal, Fuel Pump Plate, E25 | 1 | |
| 4 | T1240846 | DAEMPFER, KRAFTSTOFFPUMPE | 1 | |
| 5 | T1240421 | Fuel Pump | 1 | |
| 6 | T2400645 | Fuel Sensor, Low Level Warning | 1 | |
| 7 | T2403107 | Bracket, Thermister | 1 | |
| 8 | T3620395 | Fuel Hose,45mm | 2 | |
| 9 | T2403103 | Pipe Assy, Fuel Pump | 1 | |
| 10 | T1240850 | KRAFTSTOFFFILTER | 1 | |
| 11 | T1240847 | KABEL, KRAFTSTOFFPUMPE | 1 | |
| 12 | T1241093 | KRAFTSTOFFDRUCKREGLER | 1 | |
| 13 | T3600098 | O Ring, ID 10 x 2.0 | 1 | > 551611 |
| 13 | T3600213 | O Ring, ID 9.8 x 1.9 | 1 | 551612 > |
| 14 | T3330892 | Bolt, RHHF, M5 x 15, S5041 | 14 | |
| 15 | T3332130 | Bolt, H/HD, M4 x 16, Slv | 1 | > 352362 |
| 15 | T3050342 | Screw, Cap/Hd, M5 x 16, Slv | 1 | 352363 > |
| 16 | T3700089 | Schelle, schlauch- | 7 | |
| 17 | T3051063 | Screw, Cap/Hd, M6 x 16, Enc, Raw | 3 | |
| 18 | T3700015 | Kabelbinder | 2 | |
| 19 | T3050308 | Screw, Cap/Hd, M4 x 8 | 1 | |
| 20 | T2401270 | Baffle, Fuel Pump | 1 | |
| 21 | T3620363 | Hose, Fuel,55mm | 1 | |
| 22 | T2102116 | Schl.schelle | 1 | |
| 23 | T3700330 | Clip Hose, DIA 9.1mm | 1 | > 330524-F2; > 336809-F4 |
| 24 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
| 25 | T2400224 | Filter, Fuel Pump Baffle | 1 | |
| 26 | T2402091 | Connector,4 Way, Electrical | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
