ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

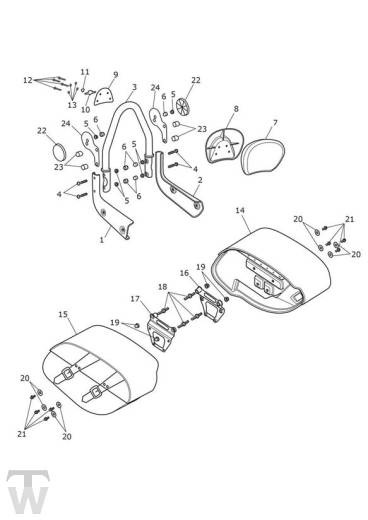

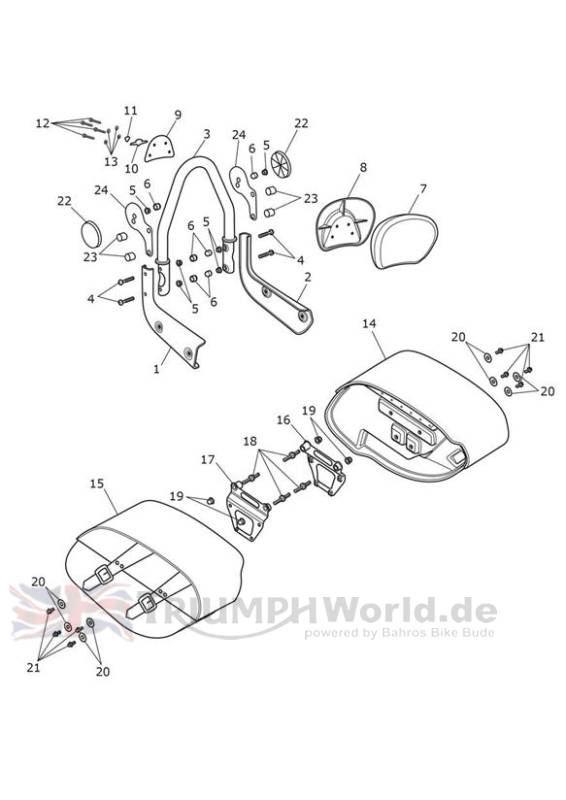

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2302390 | Bracket, Backrest Bar, RH | 1 | |
2 | T2302391 | Bracket, Backrest Bar, LH | 1 | |
3 | T2302392 | Bar, Backrest Bar | 1 | |
4 | T3331299 | Screw, Pan/HD, Tx, M6 x 40, Slv | 4 | |
5 | T3350003 | Sich.mutter | 4 | All Except US, TW, CA, AR & ZA |
5 | T3350003 | Sich.mutter | 6 | US, TW, CA, AR, ZA Only |
6 | T3450124 | Cap | 6 | US, TW, CA, AR, ZA Only |
6 | T3450124 | Cap | 4 | All Except US, TW, CA, AR & ZA |
7 | obs T2305993 | Pad, Longhaul, Backrest | 1 | |
8 | T2306716 | Rear Cover, Longhaul Passenger | 1 | |
9 | T2305995 | Bracket, Backrest, Pillion | 1 | |
10 | T2305996 | Embellisher Blade, Adhesive | 1 | |
11 | T2305997 | Badge, Insert, Triangular | 1 | |
12 | T3330341 | Screw, M6 x 1 x 45, Skt, Btn, A2 | 4 | |
13 | T3550957 | WASHER.M6X1X13 | 4 | |
14 | T2350851 | Pannier, Leather, LH | 1 | |
15 | T2350852 | Pannier, Leather, RH | 1 | |
16 | T2350865 | Bracket, Pannier Mount, LH | 1 | |
17 | T2350866 | Bracket, Pannier Mount, RH | 1 | |
18 | T2350848 | Flanged Stud, M8,22.5 x 33.0 | 4 | |
19 | T3350715 | Nut, Flanged, Domed, M8 | 4 | |
20 | T2350808 | Sleeve, Flgd, ID 6.4, OD 28 | 8 | |
21 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 8 | |
22 | T2700378 | REFLECTOR, RED, CIRCULAR | 2 | US, TW, CA, AR, ZA Only |
23 | T2703229 | Spacer, Reflector, Front, Black, USA | 4 | US, TW, CA, AR, ZA Only |
24 | T2305627 | Bracket, Rear Reflector | 2 | US, TW, CA, AR, ZA Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
