Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

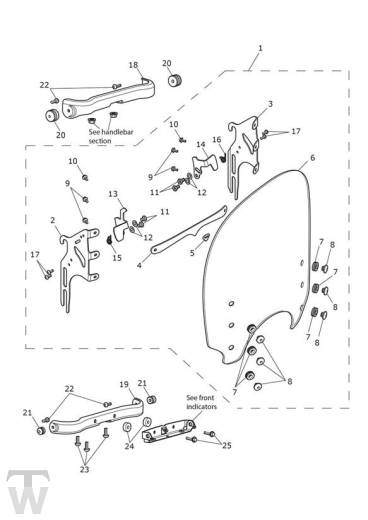

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2303820 | Screen Assembly, Tall | 1 | |
| 2 | T2303821 | Bracket, Screen, RHS | 1 | |
| 3 | T2303822 | Bracket, Screen, LHS | 1 | |
| 4 | T2303823 | Brace, Screen | 1 | |
| 5 | obs A9930127 | Badge,30mm, Pressed | 1 | |
| 6 | T2303824 | Blade, Screen, Tall | 1 | |
| 7 | T2303825 | Bung, Rubber, Windshield | 6 | |
| 8 | T2303826 | Nut, Finisher, M6 x 16, SS | 6 | |
| 9 | T2303827 | Screw, HHF, M6 x 12, SS | 4 | |
| 10 | T3203203 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | |
| 11 | T2303846 | Nut, M6, Stepped | 4 | |
| 12 | T2303847 | Washer, M10 x 20.7 x 1.6, Nylon | 4 | |
| 13 | T2303848 | Lever, Screen, RHS | 1 | |
| 14 | T2303849 | Lever, Screen, LHS | 1 | |
| 15 | T2303852 | Spring, Return, RH | 1 | |
| 16 | T2303853 | Spring, Return, LH | 1 | |
| 17 | T3330624 | Screw, M6 x 16 | 4 | |
| 18 | T2302381 | Bracket, Screen, Upper | 1 | |
| 19 | T2302382 | Bracket, Screen, Lower | 1 | |
| 20 | T2302383 | Spool, M6 x 22.6, SS | 2 | |
| 21 | T2302384 | Spool, M6 x 17.6, SS | 2 | |
| 22 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 4 | |
| 23 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 3 | |
| 24 | obs T2302385 | Spacer, ID 6.5 x OD 23 x 9.5 | 2 | |
| 25 | T3200190 | Bolt, RHHF, M6 x 25, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
