Hauptkabelbaum Elektrik - America LT

ETK Bedienungshinweise:

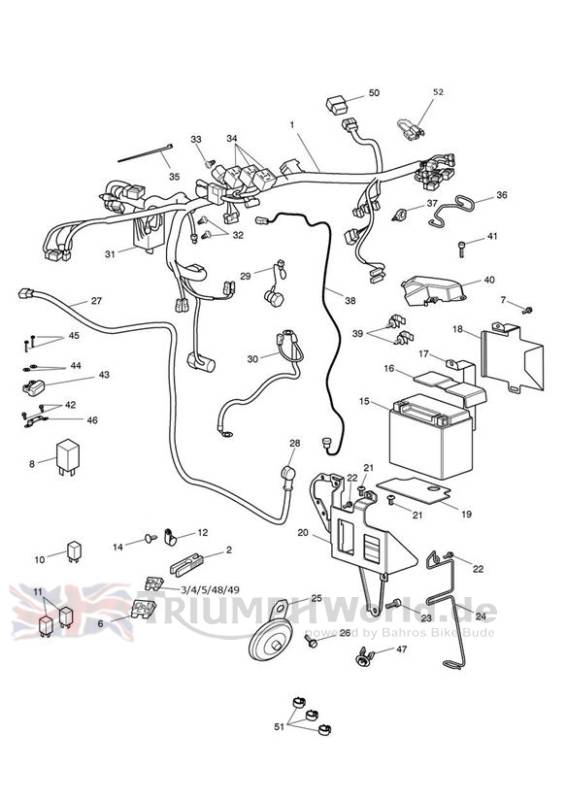

- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2501495	Kabelbaum	1	> 435933
1	T2507611	Kabelbaum	1	435934 > 468390
1	T2502502	Kabelbaum	1	468391 >
2	T2501300	Ventil-Einstellwerkzeug	1
3	T2501305	5a sicherung	2	> 435933
3	T2501305	5a sicherung	3	435934 >
4	T2501310	10a sicherung	6	> 435933
4	T2501310	10a sicherung	5	435934 >
5	T2501320	20a sicherung	1	> 435933
6	T2500805	FUSE,30A	1	> 435933
6	T2500805	FUSE,30A	2	435934 >
7	T3330334	Screw, Tx, Pan/Hd, M6 x 16, Slv	1
8	2500024-T0301	Relais	1	Remove plastic bracket prior to fitment > 468390
8	T2500531	Relais	1	468391 >
10	T2507728	Relais	1
11	T2507727	Relay, Normally Open, Diode	2
12	T3701097	P-Clip, Dia 6.3, Plastic, Blk	4
14	T3701098	Firtree, Dia 5 x 18	4
15	T2500590	Battery, Sealed,12AH	1	> 468390
15	T2500020	DBattery,12 volt	1	468391 >
16	T2500594	Cover, Battery	1	> 468390
16	T2501593	Cover, Battery	1	468391 >
17	T2500597	Strap, Battery	1	> 468390
17	T2500197	Halter Batterie	1	468391 > 611134 (expt 611105)
18	T2501867	Cover, Battery, Polished	1	611135 > (inc 611105)
19	T2500609	Mat, Battery	1
20	T2500696	Battery Container	1	> 468390
20	T2500188	Batterie	1	468391 >
21	T3331625	Screw, Btn Hd, M8 x 12, Slv	2	>352421-F4; F2- all VINS
21	T3331625	Screw, Btn Hd, M8 x 12, Slv	2	F4 only
22	T3203222	Bolt, HHF, M6 x 12, Slv	2	All Markets Except UC, TW, HK & CA
23	T3051097	Screw, Cap/Hd, M8 x 25, Silver	1
24	obs T2500309	Buegelfeder	1	All Markets Except UC, TW, HK & CA
25	T2500123	Horn 12v	1
26	T3205156	Bolt, HHF, Lghtd, M8 x 16, Slv	1
27	T2500354	Kabel	1	> 468390
27	T2500699	Cable, Starter, Black	1	468391 >
28	T2500364	Stiefel	1
29	T2500347	Kabel	1
30	T2502713	Subharness, Battery, Negative	1
31	T2501335	Fusebox Lid	1
32	obs T3450266	Widerh.-stopfen	2
33	T3701101	Clip, Firtree, Mushroom, HD, Blk	1
34	T2506025	Relay, Grommet	1	> 435933 + See Tech News 118
34	T2500259	Relay, Grommet	2	435934 > + See Tech News 118
35	T3700015	Kabelbinder	1	> 468390
36	T2500794	Wire, Cable Retainer	1
37	T3700101	Schelle, kabel-	1
38	T2500339	Kabel	1
39	T3701010	Clip, Cable, Dia 21mm	2
40	T2500524	Cover, Harness	1
41	T3332568	Screw, But/HD, M5 x 8, Slv	1
42	T3050341	Screw, Cap/Hd, M5 x 10, Slv	2
43	T2502405	Switch, Fall Detection	1
44	T3555021	Washer,4.3X16.0X1.0	2	> 468390
44	T3555021	Washer,4.3X16.0X1.0	1	468391 >
45	T3330390	Screw, H/Hd, M4 x 25, Slv, Enc	2	> 468390
45	T3330390	Screw, H/Hd, M4 x 25, Slv, Enc	1	468391 >
46	T2501640	Bracket, Fall Switch	1
47	T3700233	Clip, Brake Hose	3	> 468390
48	T2501315	15a sicherung	2	435934 >
49	T2501330	Sicherung 30 a	1	435934 >
50	T2507007	Connector, Harness, Sealed	1	435934 >
51	T3700108	Splint	3
52	T2509876	Auxiliary Fly Lead, Japan	1	JP Only - 679981 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
