Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

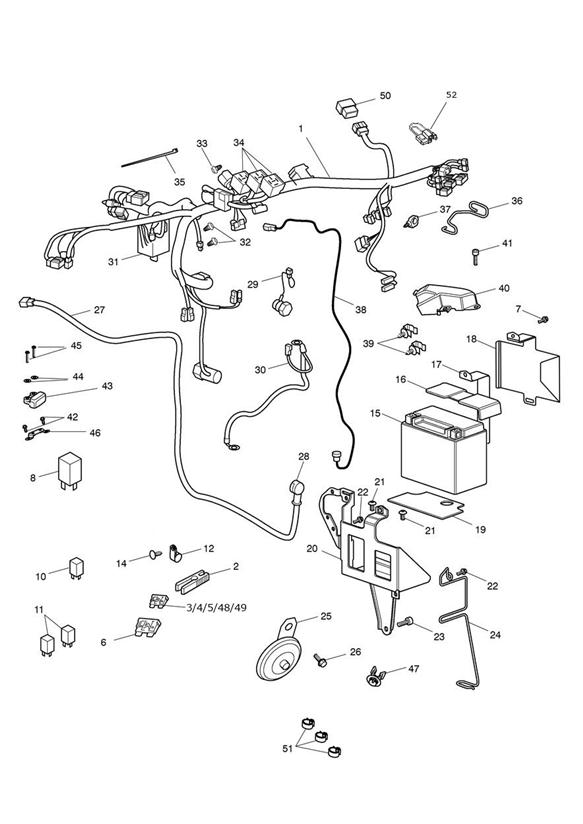

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2501495 | Kabelbaum | 1 | > 435933 |
| 1 | T2507611 | Kabelbaum | 1 | 435934 > 468390 |
| 1 | T2502502 | Kabelbaum | 1 | 468391 > |
| 2 | T2501300 | Ventil-Einstellwerkzeug | 1 | |
| 3 | T2501305 | 5a sicherung | 2 | > 435933 |
| 3 | T2501305 | 5a sicherung | 3 | 435934 > |
| 4 | T2501310 | 10a sicherung | 6 | > 435933 |
| 4 | T2501310 | 10a sicherung | 5 | 435934 > |
| 5 | T2501320 | 20a sicherung | 1 | > 435933 |
| 6 | T2500805 | FUSE,30A | 1 | > 435933 |
| 6 | T2500805 | FUSE,30A | 2 | 435934 > |
| 7 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 1 | |
| 8 | 2500024-T0301 | Relais | 1 | Remove plastic bracket prior to fitment > 468390 |
| 8 | T2500531 | Relais | 1 | 468391 > |
| 10 | T2507728 | Relais | 1 | |
| 11 | T2507727 | Relay, Normally Open, Diode | 2 | |
| 12 | T3701097 | P-Clip, Dia 6.3, Plastic, Blk | 4 | |
| 14 | T3701098 | Firtree, Dia 5 x 18 | 4 | |
| 15 | T2500590 | Battery, Sealed,12AH | 1 | > 468390 |
| 15 | T2500020 | DBattery,12 volt | 1 | 468391 > |
| 16 | T2500594 | Cover, Battery | 1 | > 468390 |
| 16 | T2501593 | Cover, Battery | 1 | 468391 > |
| 17 | T2500597 | Strap, Battery | 1 | > 468390 |
| 17 | T2500197 | Halter Batterie | 1 | 468391 > 611134 (expt 611105) |
| 18 | T2501867 | Cover, Battery, Polished | 1 | 611135 > (inc 611105) |
| 19 | T2500609 | Mat, Battery | 1 | |
| 20 | T2500696 | Battery Container | 1 | > 468390 |
| 20 | T2500188 | Batterie | 1 | 468391 > |
| 21 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 2 | >352421-F4; F2- all VINS |
| 21 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 2 | F4 only |
| 22 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | All Markets Except UC, TW, HK & CA |
| 23 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 1 | |
| 24 | obs T2500309 | Buegelfeder | 1 | All Markets Except UC, TW, HK & CA |
| 25 | T2500123 | Horn 12v | 1 | |
| 26 | T3205156 | Bolt, HHF, Lghtd, M8 x 16, Slv | 1 | |
| 27 | T2500354 | Kabel | 1 | > 468390 |
| 27 | T2500699 | Cable, Starter, Black | 1 | 468391 > |
| 28 | T2500364 | Stiefel | 1 | |
| 29 | T2500347 | Kabel | 1 | |
| 30 | T2502713 | Subharness, Battery, Negative | 1 | |
| 31 | T2501335 | Fusebox Lid | 1 | |
| 32 | obs T3450266 | Widerh.-stopfen | 2 | |
| 33 | T3701101 | Clip, Firtree, Mushroom, HD, Blk | 1 | |
| 34 | T2506025 | Relay, Grommet | 1 | > 435933 + See Tech News 118 |
| 34 | T2500259 | Relay, Grommet | 2 | 435934 > + See Tech News 118 |
| 35 | T3700015 | Kabelbinder | 1 | > 468390 |
| 36 | T2500794 | Wire, Cable Retainer | 1 | |
| 37 | T3700101 | Schelle, kabel- | 1 | |
| 38 | T2500339 | Kabel | 1 | |
| 39 | T3701010 | Clip, Cable, Dia 21mm | 2 | |
| 40 | T2500524 | Cover, Harness | 1 | |
| 41 | T3332568 | Screw, But/HD, M5 x 8, Slv | 1 | |
| 42 | T3050341 | Screw, Cap/Hd, M5 x 10, Slv | 2 | |
| 43 | T2502405 | Switch, Fall Detection | 1 | |
| 44 | T3555021 | Washer,4.3X16.0X1.0 | 2 | > 468390 |
| 44 | T3555021 | Washer,4.3X16.0X1.0 | 1 | 468391 > |
| 45 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 2 | > 468390 |
| 45 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 1 | 468391 > |
| 46 | T2501640 | Bracket, Fall Switch | 1 | |
| 47 | T3700233 | Clip, Brake Hose | 3 | > 468390 |
| 48 | T2501315 | 15a sicherung | 2 | 435934 > |
| 49 | T2501330 | Sicherung 30 a | 1 | 435934 > |
| 50 | T2507007 | Connector, Harness, Sealed | 1 | 435934 > |
| 51 | T3700108 | Splint | 3 | |
| 52 | T2509876 | Auxiliary Fly Lead, Japan | 1 | JP Only - 679981 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
